Что такое LTE Band в сотовой связи и зачем нужны диапазоны частот?

Обращали внимание на изменение скорости передачи данных в разные моменты времени? Одна из возможных причин снижения скорости — переключение телефона на базовую станцию с неподходящим частотным диапазоном (band). Что такое бэнд (band) и как он может влиять на скорость интернета, расскажем ниже.

В этой статье разберём не только само понятие band, но и то, чем оно отличается от частоты и канала, какие частоты мобильной связи используют операторы в России, как узнать поддерживаемые бэнды на своём устройстве и как подобрать антенну или усилитель под нужный диапазон.

Что такое бэнды LTE

Итак, мы знаем, что смартфон принимает радиосигнал базовой станции. Каждая базовая станция работает в выделенных для неё частотных диапазонах. Каждый частотный диапазон может работать в одном или нескольких стандартах связи — GSM, UMTS или LTE (LTE-A). Для упрощения восприятия каждый допустимый для использования в сотовой связи диапазон называют бэнд (band). Зная номер бэнда, можно узнать, какие частотные диапазоны и стандарты связи он поддерживает, тип дуплекса (TDD или FDD) и ширину выделенного канала. Как можно заметить, всего лишь с помощью бэнда возможно описать большое количество параметров сотового подключения.

Все используемые частотные диапазоны для сотовой связи утверждены и «пробэндированы» консорциумом 3GPP. Производители устройств (смартфонов, модемов) и сотовых операторов, в свою очередь, опираются на эти данные в работе. Такая стандартизация необходима для обеспечения совместимости устройств и частотных диапазонов операторов. Например, азиатская и глобальная версия одного и того же смартфона будут иметь разный набор поддерживаемых бэндов, что будет влиять на работу в неродном регионе. Распределением частот между операторами сотовой связи в России занимаются государственные органы (Роскомнадзор и ГКРЧ), а сама нумерация бэндов — это международный стандарт 3GPP, единый для всех стран; такая стандартизация обеспечивает высокий уровень стандартов связи и совместимость оборудования разных производителей.

В России существует негласное разделение бэндов для передачи данных на городские (Band 7, Band 40), пригородные (Band 3) и загородные (Band 8). Такое представление базируется на основах распространения радиоволн и примерно отображает используемые операторами частоты в разных регионах.

Чем Band отличается от частоты и канала

Эти три понятия часто путают, хотя это не синонимы.

• Частота — конкретное значение в герцах (например, 1800 МГц): физическая характеристика радиоволны.
• Канал — отрезок в полосе LTE определённой ширины (от 1,4 до 20 МГц), выделенный оператору для передачи данных внутри диапазона.
• Band — стандартизированный 3GPP «пакет» параметров: сам частотный диапазон, допустимая ширина канала, тип дуплекса (FDD или TDD) и совместимые стандарты связи (GSM, UMTS, LTE).

Проще говоря: частота — это точка на шкале, канал — отрезок этой шкалы определённой ширины, а band — официальное «имя», под которым отрезок с конкретными границами и правилами работы зарегистрирован в спецификациях сотовых сетей UMTS и LTE.

Что такое FDD и TDD

В таблице ниже диапазоны разделены на FDD и TDD — это два основных режима работы LTE, определяющих, как именно распределяется канал между приёмом и передачей.

• FDD (Frequency Division Duplex, частотное разделение канала) — приём и передача данных ведутся одновременно, но на разных частотах (например, у Band 3: 1710–1785 МГц — на передачу, 1805–1880 МГц — на приём). Такой режим исторически более распространён и используется в большинстве бэндов российских операторов.
• TDD (Time Division Duplex, временное разделение канала) — приём и передача используют одну и ту же частоту, но чередуются во времени. Это позволяет гибко перераспределять ёмкость канала между загрузкой и отдачей данных, что удобно при несимметричном трафике — например, когда пользователи в основном скачивают данные, а не отправляют их.

Для абонента разница между FDD и TDD обычно незаметна на глаз — важно лишь то, чтобы модем или смартфон поддерживал нужный режим и те бэнды, которые использует оператор в конкретном месте. Здесь же уточним, что такое LTE в общих чертах: это стандарт LTE четвёртого поколения связи (4G), пришедший на смену 3G/UMTS и поддерживающий заметно более высокие скорости передачи данных.

Таблица: какие используются Band LTE в России

Ниже — актуальные частотные диапазоны LTE, используемые в России: таблица бэндов LTE, которые сегодня в России применяют операторы, с указанием верхней частоты диапазона, типа дуплекса и типичной зоны применения.

Band 3 частоты 1800 МГц и Band 1 частоты 2100 МГц — самые распространённые диапазоны LTE в России, а вместе с Band 7 они формируют основу сети покрытия у большинства операторов. Band 8 и Band 20 — низкочастотные диапазоны, которые операторы используют в первую очередь за городом: в отличие от высоких частот вроде Band 7 и Band 38, они хуже держат высокие скорости, зато сигнал уверенно проходит сквозь стены и распространяется на десятки километров от базовой станции. Некоторые бэнды доступны не у всех операторов: например, Band 31 (450 МГц) в России привязан только к Tele2. По мере развития LTE в России операторы всё активнее задействуют TDD-диапазоны (Band 38, Band 40) как дополнительные — для увеличения общей ёмкости сети и агрегации частот, особенно в крупных городах. Актуальный список диапазонов по конкретному региону лучше уточнять напрямую у операторов сотовой связи, так как те, которые используются в России, периодически перераспределяются.

Влияние диапазонов бэндов на скорость интернета

Бэнд, в котором работает ваша мобильная сеть, оказывает значительное влияние на качество и скорость интернет-соединения. Это влияние обусловлено:

• Шириной канала, выделенного абоненту. Именно ширина выделенной полосы влияет на конечную скорость передачи данных — чем она выше, тем большее количество данных возможно передать в один момент времени. Большим прорывом к расширению канала передачи стала агрегация частот в стандарте LTE-A, об этом поговорим далее.

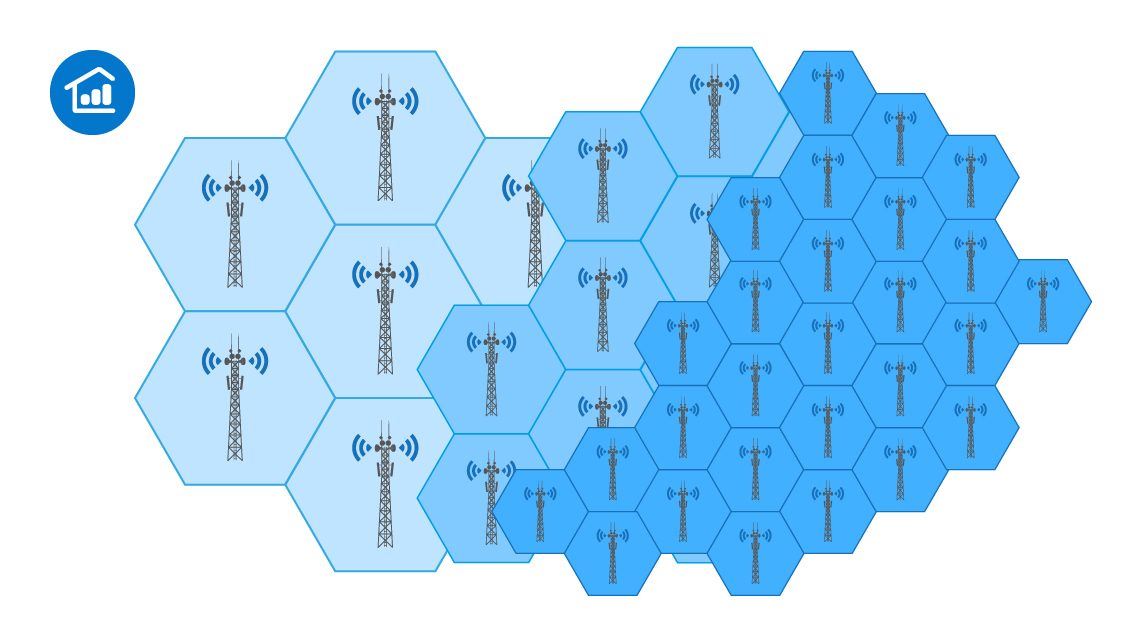

• Разные бэнды имеют разные характеристики распространения. Например, низкочастотные радиоволны лучше преодолевают физические препятствия, такие как стены зданий, что обеспечивает более стабильное соединение внутри помещений.
• Более низкие частоты также поддерживают более широкий радиус покрытия, что позволяет обеспечить доступ к интернету в удалённых и малонаселённых районах. Использование высокочастотного сигнала, в свою очередь, ограничивает покрытие и требует большего количества базовых станций для обеспечения стабильного сигнала.
• В зависимости от количества абонентов, подключённых к базовой станции в определённом бэнде, конечная производительность может колебаться. Во время пиковой нагрузки на сеть, когда множество абонентов активно используют интернет, базовая станция может столкнуться с перегрузкой, что снизит скорость передачи данных.


Эти и другие факторы в совокупности определяют качество мобильного интернета. Эти знания применимы для всех мобильных устройств связи. Например, если характеристики интернет-соединения вашего модема ухудшились, попробуйте поменять бэнд в его настройках. Иными словами, частота мобильной связи — это не только вопрос скорости, но и вопрос стабильности и дальности соединения, особенно за городом. От того, на какой частоте 4G работает ваше устройство в конкретной точке, зависит и то, насколько ощутимо на скорость повлияет, например, дождь, плотная застройка или толстые стены здания.

Что такое агрегация частот

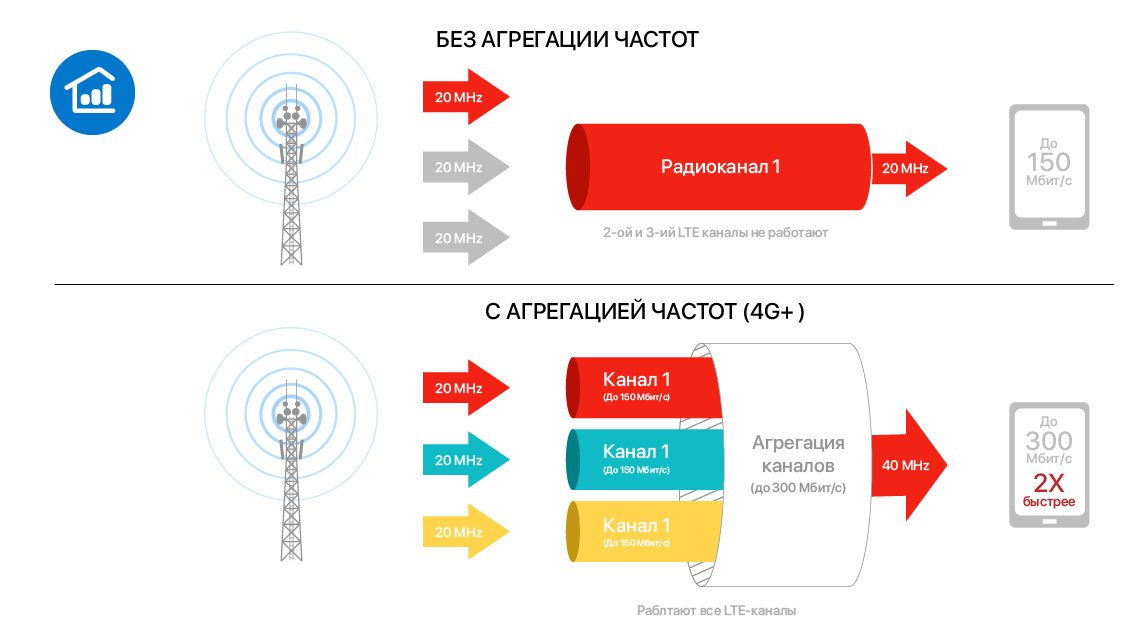

Агрегация частот — это технология, которая позволяет абонентскому устройству использовать несколько бэндов одновременно для повышения скорости передачи данных. Проще говоря, агрегация частот в телефоне или смартфоне — это способность устройства «складывать» скорость сразу нескольких диапазонов в один канал, а не переключаться между ними по очереди, как при обычном 4G на одном бэнде. Это позволяет увеличить пропускную способность вашего соединения и обеспечить более стабильное подключение. Агрегация частот неразрывно связана со стандартом связи LTE-Advanced и MIMO-антеннами.

Когда на экране мобильного устройства активен значок 4G+ или LTE+/LTE-A, это означает, что текущее мобильное подключение поддерживает агрегацию частот. В простом понимании агрегация представляет собой суммирование нескольких частотных потоков. Процесс агрегации можно сравнить с использованием трёхполосной проезжей части против использования однополосной. Количество машин (пакетов данных), проходящих в один момент в первом случае, возрастёт в три раза, что увеличит пропускную способность и повысит эффективность.

Агрегация частот возможна только при использовании MIMO антенн. Это обусловлено принципом её реализации. Максимальная ширина используемого канала на одном бэнде — 20 МГц. Соответственно, при использовании MIMO 3x3 передача данных возможна сразу по трём каналам передачи, в этом случае суммарная ширина увеличится в 3 раза и возрастёт до 60 МГц.

Чем агрегация отличается от MIMO

Агрегацию частот (Carrier Aggregation, CA) и MIMO часто путают, хотя это разные, независимые технологии, которые лишь дополняют друг друга:

• Агрегация частот объединяет несколько частотных каналов, в том числе из разных бэндов, в один логический большей ширины — это увеличивает объём данных, который в принципе можно передать.
• MIMO использует несколько антенн на приём и передачу для одновременной передачи нескольких независимых потоков данных в пределах одного и того же частотного канала — это увеличивает скорость и устойчивость связи за счёт пространственного разделения сигналов.

Технологии могут работать и по отдельности: агрегация двух каналов без MIMO способна дать до 150 Мбит/с, а та же агрегация с поддержкой MIMO — уже около 300 Мбит/с. Именно поэтому в характеристиках современных модемов и роутеров обычно указывают обе технологии вместе, например «2CA + MIMO 4x4».

Агрегация частот у операторов

Агрегация частот — не функция, её невозможно включить самостоятельно, если базовая станция, к которой подключён телефон, её не поддерживает. Она может происходить в разных вариантах — всё зависит от конфигурации конкретной вышки и её оборудования, количества секторов и поддержки различных схем агрегации частот.

В большинстве случаев действует простое правило: чем больше частот включается в агрегацию, тем выше скорость интернета. Вот список наиболее распространённых комбинаций среди операторов мобильной связи, работающих в России:

• B1+B3
• B1+B7
• B3+B7
• B3+B20
• B7+B20
• B1+B3+B7

Однако есть и уникальные комбинации, которые встречаются только у определённых операторов. Например, у МТС можно встретить комбинацию B20+B38, а у Tele2 — B3+B40.

Важно понимать, что частотные диапазоны (бэнды) и наличие технологии агрегации частот базовых станций — основные факторы, которые влияют на качество, стабильность и скорость мобильного интернет-соединения.

Как узнать, поддерживает ли агрегацию частот конкретная базовая станция? Точных данных операторы обычно не публикуют, но косвенно это можно определить по значку на экране устройства (4G+, LTE-A, LTE+) или с помощью специализированных приложений для мониторинга сети, которые показывают активные несущие частоты в реальном времени. Как правило, агрегация появляется там, где оператор развернул сразу несколько бэндов на одной станции, — чаще всего это города и плотно населённые пригороды.

Не забывайте, что скорость интернета в значительной степени зависит не только от технических параметров, но и от нагрузки на станции и общей загрузки сети оператора. Поэтому, чтобы получить максимальную эффективность от вашего интернет-подключения, следует следить за состоянием сети и выбирать оптимальные настройки оборудования.

Зачем нужно узнавать, какие бэнды на вашем смартфоне

Знание своего Band — не просто техническая деталь, а практический инструмент:

• Поможет объяснить, почему в одном и том же месте у соседа с другим оператором интернет быстрее — возможно, дело не в тарифе, а в том, что его телефон и станция работают на более удачном бэнде.
• Пригодится при выборе нового смартфона или модема: зная, какие частоты использует ваш оператор в вашем регионе, вы не переплатите за поддержку диапазонов, которых там просто нет, и не купите устройство без нужного бэнда.
• Необходимо при подборе усилителя сигнала или направленной антенны — оборудование выбирается под конкретную частоту работы сотовой связи, а не «вообще под 4G».
• Полезно для диагностики проблем со связью: если скорость упала, для начала стоит проверить, на каком бэнде «сидит» устройство в данный момент.

Как узнать Band на смартфон или модеме

Определить, на каком бэнде и какие частоты использует устройство прямо сейчас, можно несколькими способами:

• На Android — через инженерное меню. На части устройств оно открывается набором кода *#*#4636#*#* или через «Настройки → О телефоне → Информация о SIM-карте / статус»; на других моделях доступ к инженерному меню отличается в зависимости от производителя и версии Android.
• На iPhone — через Field Test Mode: наберите *3001#12345#* и нажмите вызов, затем перейдите в раздел с информацией о сотовой сети.
• С помощью сторонних приложений для мониторинга сети (доступны в Google Play и App Store) — они показывают не только номер бэнда, но и уровень сигнала, тип дуплекса и параметры соты.
• На модемах и роутерах — через веб-интерфейс устройства (обычно доступен по адресу 192.168.0.1 или 192.168.1.1) в разделе статуса сети, либо через фирменное приложение производителя.
• Дополнительно оценить параметры и поддерживаемые стандарты сигнала в конкретной точке помогает приложение «ДалСВЯЗЬ: замер сигнала» — это особенно удобно ещё до покупки оборудования, чтобы понимать, реально доступные частоты на вашем объекте.

Что будет, если нужный Band не поддерживается

Если смартфон или модем не поддерживает бэнд, который использует ближайшая станция, ничего критического не произойдёт — устройство просто подключится к сети через другой доступный вариант или откатится на менее производительный стандарт связи (например, 3G вместо 4G). Возможные последствия:

• Более низкая скорость передачи данных — устройство работает на бэнде с меньшей шириной канала.
• Худшее покрытие в помещении или за городом — если недоступен именно низкочастотный (например, Band 8 или Band 20), который лучше проходят сквозь стены и распространяются на большие расстояния.
• Недоступность агрегации частот — если устройство «видит» только один из нужных бэндов, суммирования скоростей не произойдёт.
• Полное отсутствие мобильного интернета — крайний случай, актуальный для регионов, где оператор развернул только один бэнд, а устройство его не поддерживает.

Решение — заранее проверить поддерживаемые бэнды перед покупкой устройства (см. раздел выше) либо использовать усилитель сигнала или направленную антенну, если проблема в слабом уровне сигнала, а не в полном отсутствии поддержки бэнда.

Как выбрать антенну или усилитель по частоте

Оборудование для усиления сигнала — репитер, направленная антенна или MIMO-антенна для модема — всегда подбирается под конкретную частоту работы сотовой связи, а не «под 4G вообще». Общий порядок действий:

1. Определите, на каком бэнде (или нескольких бэндах) работает ваш оператор (мегафон, билайн, теле2, мтс или другой) в нужной точке — с помощью приложения «ДалСВЯЗЬ: замер сигнала» или инженерного меню устройства.
2. Подберите репитер или антенну, диапазон частот которых совпадает с частотой band. Например, для усиления LTE Band 3 (1800 МГц) подойдёт оборудование линейки 1800 МГц, для LTE Band 1 (2100 МГц) — линейка 2100 МГц, а если оператора сотовой связи использует сразу два диапазона — например, Band 8 и Band 3, — обратите внимание на двухдиапазонные комплекты 900/1800 МГц.
3. Если вы усиливаете именно мобильный интернет и хотите сохранить поддержку агрегации частот, выбирайте внешних антенн с двумя разъёмами под MIMO — это позволит модему или роутеру продолжать работать с парой независимых потоков через усилитель, а не терять один из них.
4. Для дачи или удалённой местности отдавайте предпочтение оборудованию, рассчитанному на низкочастотные диапазоны — Band 8 (900 МГц) и Band 20 (800 МГц): именно они обеспечивают стабильный интернет на большем расстоянии от базовой станции.

Если сигнал слабый: усиление связи

Если вам нужно усилить сотовую связь и быть уверенными в стабильной работе интернета и голосовой связи, обращайтесь к инженерам. Мы поможем вам подобрать комплект усиления, который соответствует вашим потребностям.

Что потребуется для организации усиления:

• Репитер — это устройство, усиливающее сигнал сотовой связи и передающий ее на определённую территорию.
• Внешняя антенна для приема сигнала базовой станции оператора.
• Делитель сигнала (для систем с несколькими внутренними антеннами).
• Кабель коаксиальный 50 Ом.
