Как настроить репитер сотовой связи: советы и инструкция

Купить комплект усиления связи для улучшения параметров сотового сигнала недостаточно? В этой статье расскажем о том, как правильно установить и настроить оборудование, а также рассмотрим частые ошибки при монтаже.

Как работает репитер усилителя и почему настройка влияет на качество связи

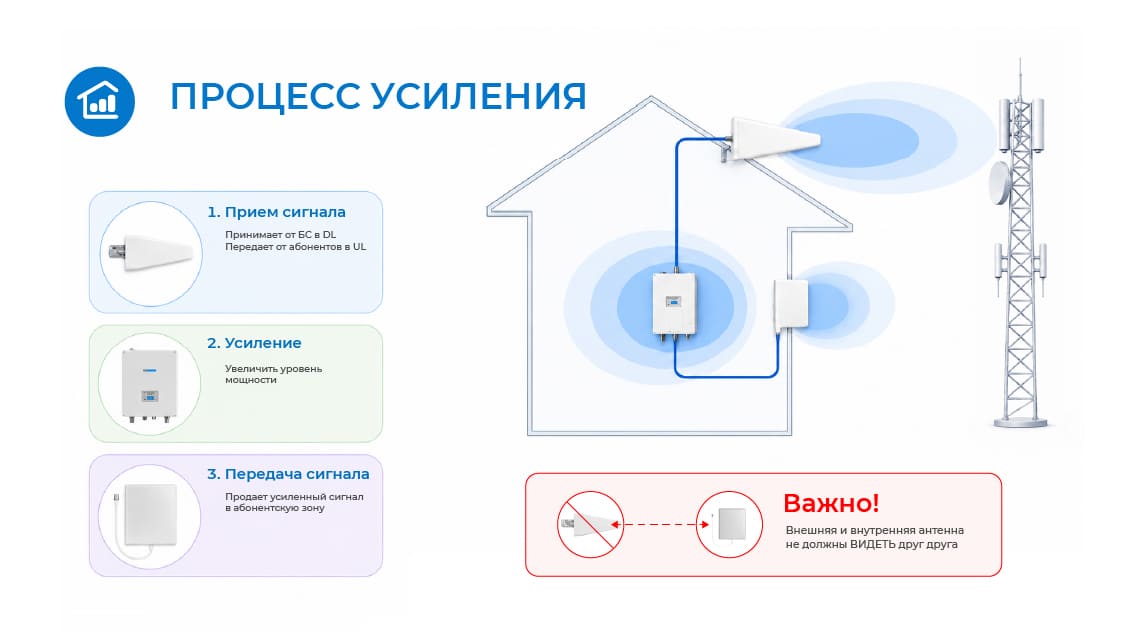

Система усиления – это комплекс оборудования для улучшения связи параметров сотового сигнала. В общем случае система усиления состоит из трех блоков:

• Прием сигнала – осуществляется с помощью внешней антенны. Отвечает за прием и передачу данных с базовой станции оператора
• Усиление – осуществляется с помощью репитера. Данный блок отвечает за фильтрацию и увеличение амплитуды сигнала.
• Передача – выполняется посредством установки внутренних антенн в абонентской зоне

Система усиления может работать только с существующим сигналом, именно поэтому при установке важно правильно установить все элементы и провести настройку параметров. Неправильно установленная система может не только не улучшить параметры связи, но и внести проблемы в работу базовых станций операторов.

Что нужно проверить перед установкой и настройкой

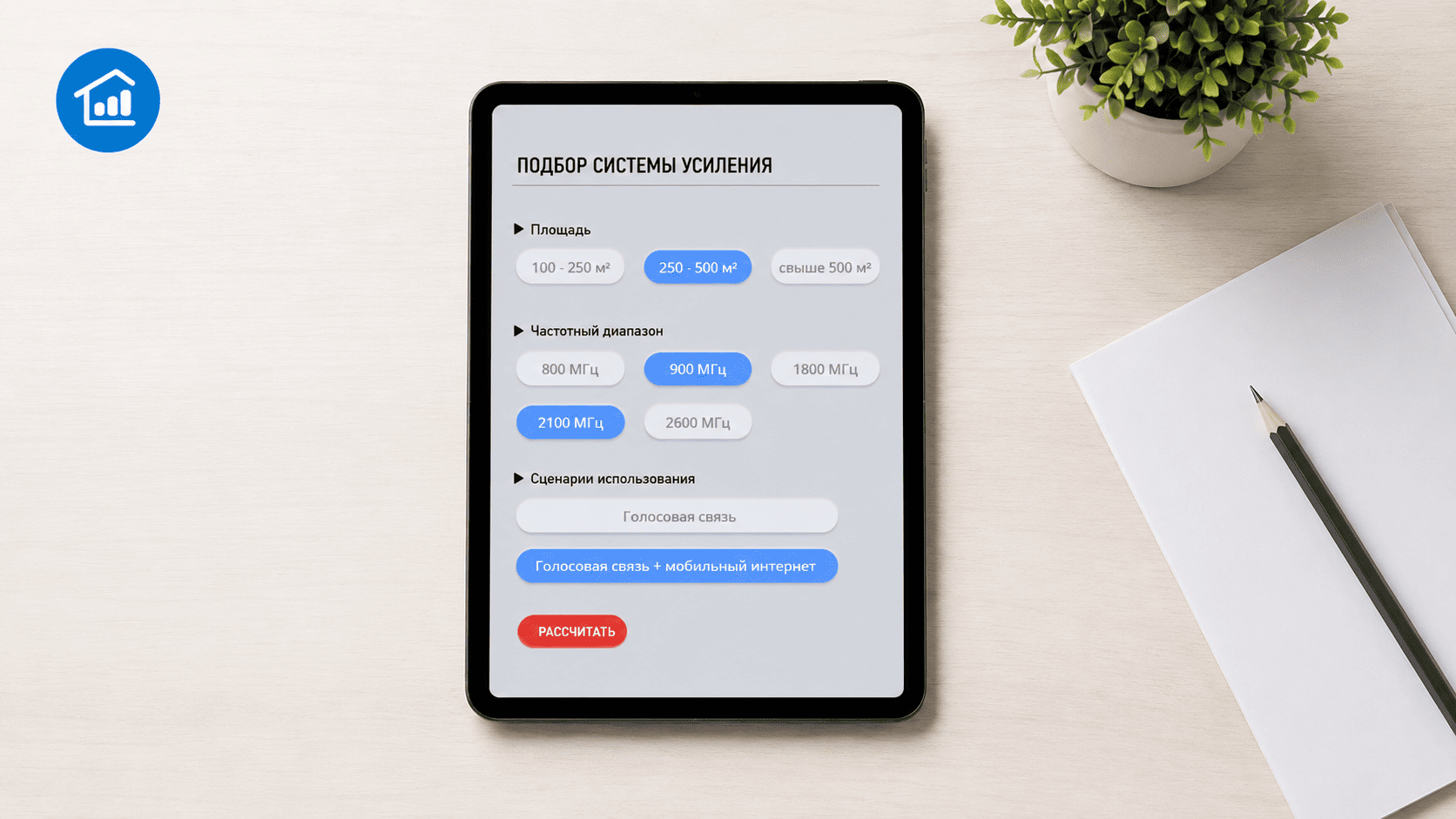

После того, как вы решили установить комплект усиления связи, не спешите покупать первый попавшийся вариант. Дело в том, что радиочастотная обстановка на вашем объекте уникальна и для правильного выбора оборудования необходимо оценить параметры сигнала – его частотный диапазон и уровень мощности для каждого нужного оператора.

Важно: замер нужно выполнять на улице, в месте предполагаемой установки внешней антенны.

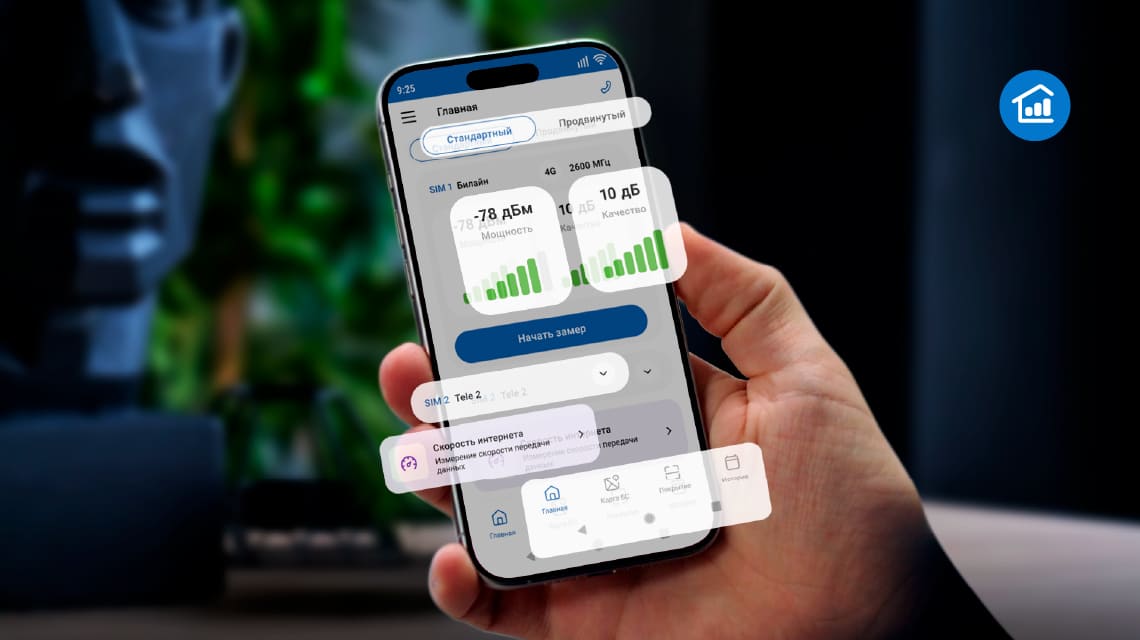

Выполнить замер можно с помощью бесплатного приложения «ДалСВЯЗЬ: замер сигнала». Всего за одну минуту приложение оценит параметры сигнала в режиме передачи данных и звонка и предложит направить результат на почту нашему специалисту для консультации и подбора подходящего оборудования.

После подбора оборудования оцените возможность правильной установки элементов системы. Внешняя антенна должна располагаться на улице, в наиболее высокой точке для лучшего приема сигнала. Репитер и внутренняя антенна должны располагаться внутри помещения.

Одна из самых частых проблем, встречающихся при самостоятельной установке оборудования, – закольцовка сигнала. Дело в том, что внешняя и внутренняя антенны обладают собственными диаграммами направленности, имеющими как передние, так и задние лепестки. При недостаточном расстоянии, антенны могут «видеть» друг друга с помощью этих лепестков, что вызывает самовозбуждение репитера. В этом случае он усиливает собственный сигнал то тех пор, пока не выйдет из строя.

Поэтому при монтаже оборудования обращайте внимание на необходимость разноса внешней и внутренней антенны на расстояние не менее 10 метров по высоте. Либо меньше, но только при условии возможности дополнительного экранирования.

Внешняя антенна и внутренняя: где и как правильно установить

Ниже представлено несколько примеров установки оборудования с учетом конструктивных особенностей помещений и материалов перекрытий.

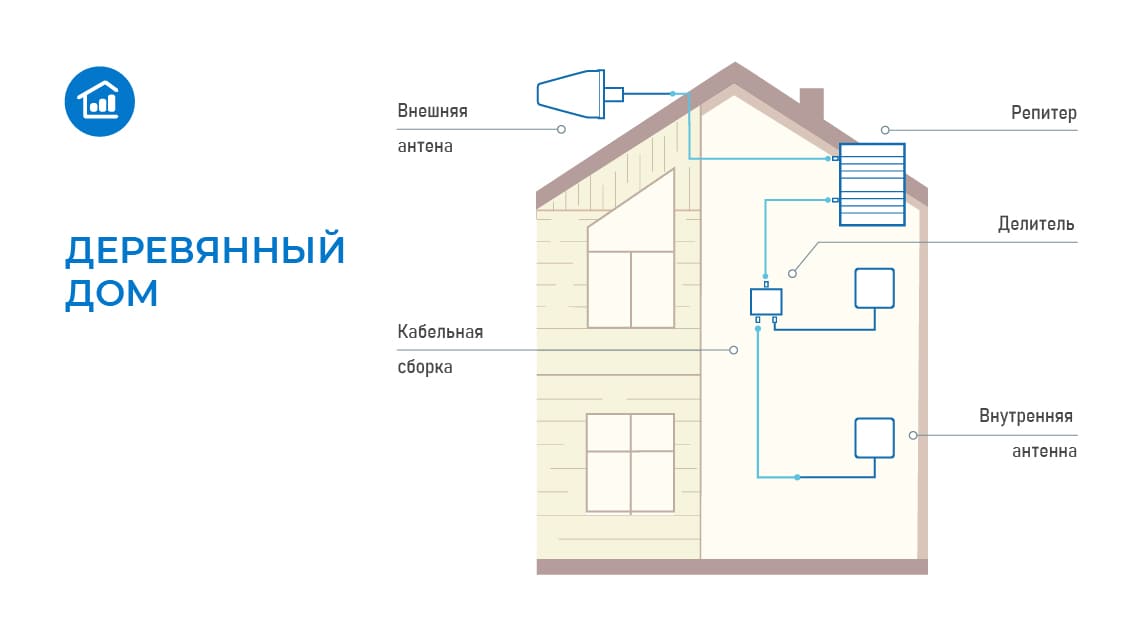

Деревянный дом

Особенности – хорошая радиопроницаемость. Требуется внимательно относиться к экранированию сигнала внешней антенны с помощью физического разноса по высоте или с помощью экранирующих свойств материалов. Одна внутренняя антенна способна покрыть сигналом несколько комнат.

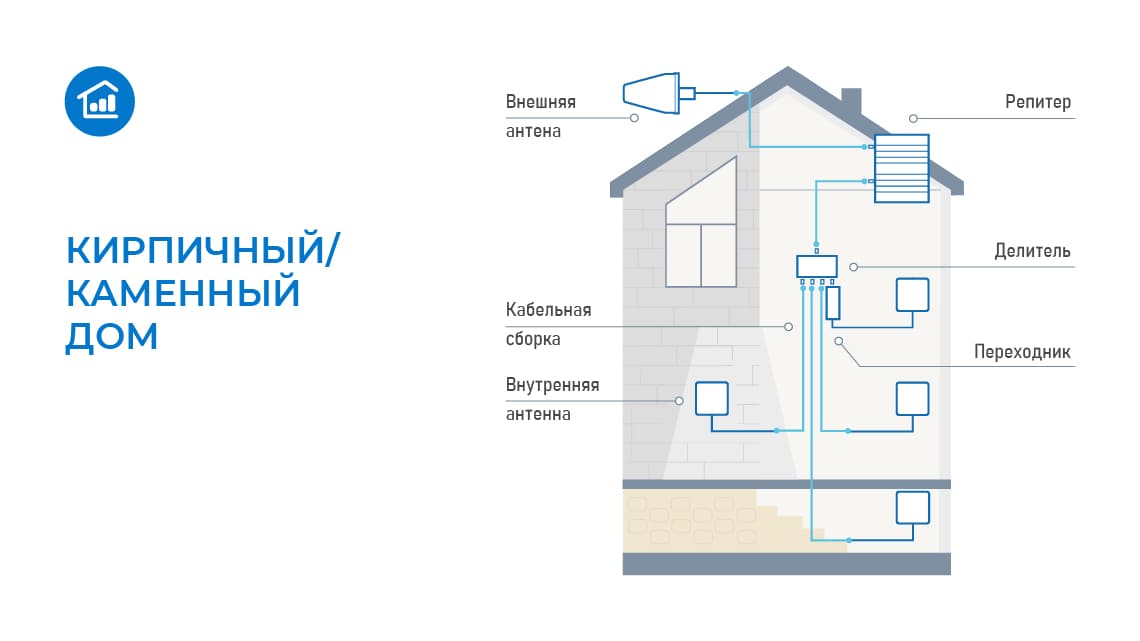

Кирпичный/каменный дом

Действует правило: одно помещение = одна внутренняя антенна. Сигнал плохо проходит сквозь перегородки. Риск возникновения закольцовки значительно меньше.

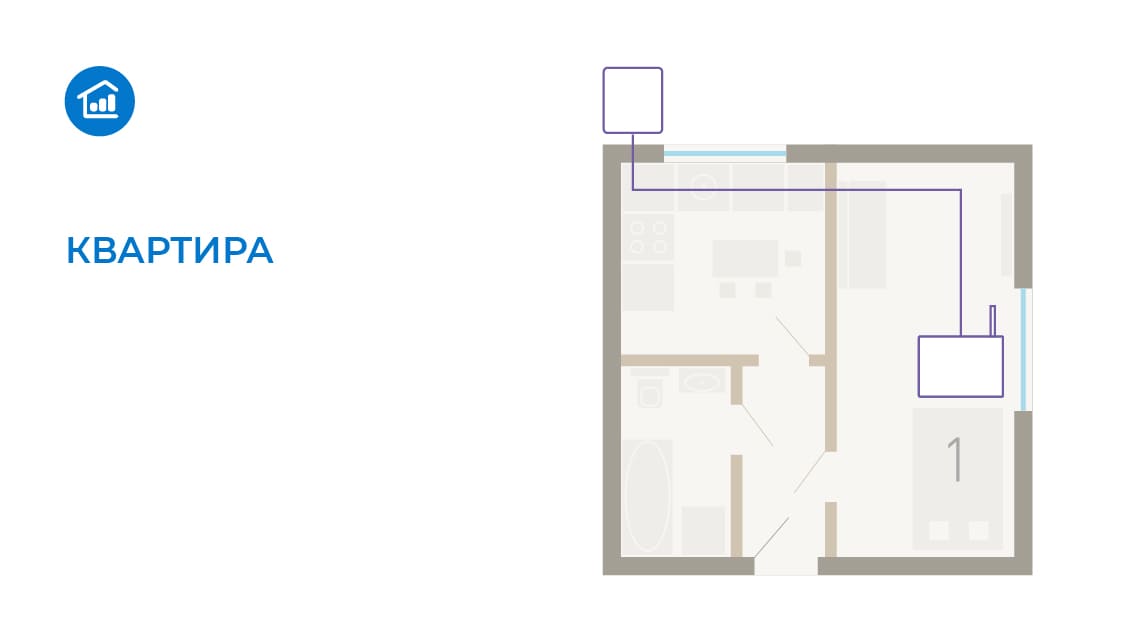

Квартира

Сложный объект в рамках самостоятельного монтажа, требуется особая точность и осторожность при установке. Рекомендуем ставить маломощные усилители, например, DS-900/1800/2100-20. Внешняя антенна устанавливается на фасаде в наиболее удаленной точке от внутренней.

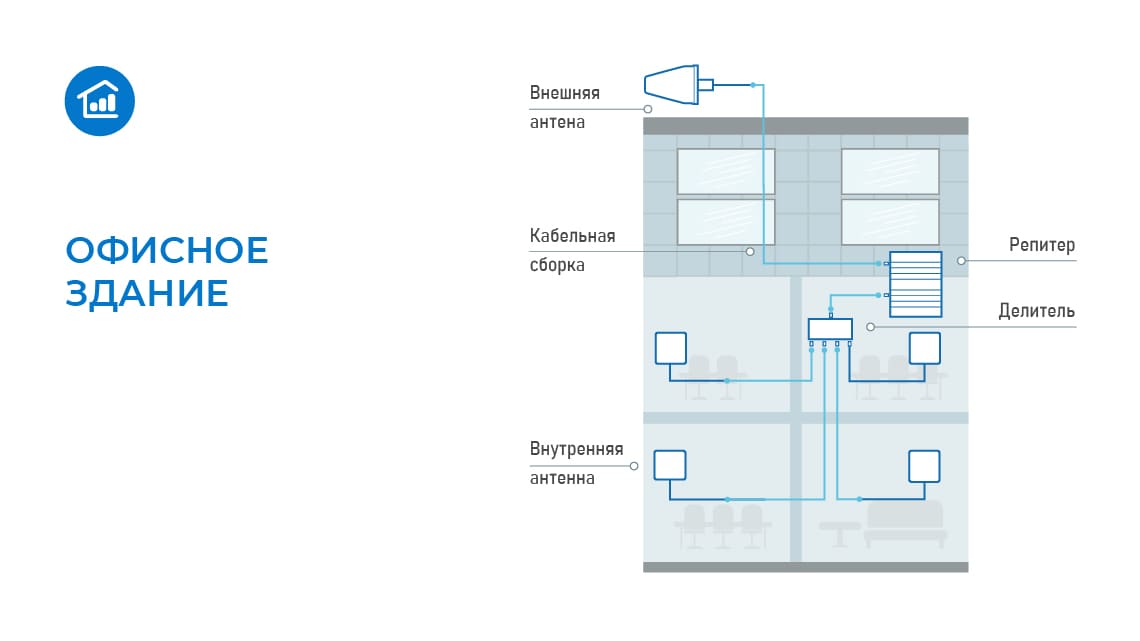

Офисное здание

Установка усиления в офисе выполняется по тому же принципу, что и в доме или квартире. Учитывайте материалы перегородок и расположение абонентских зон при проектировании системы.

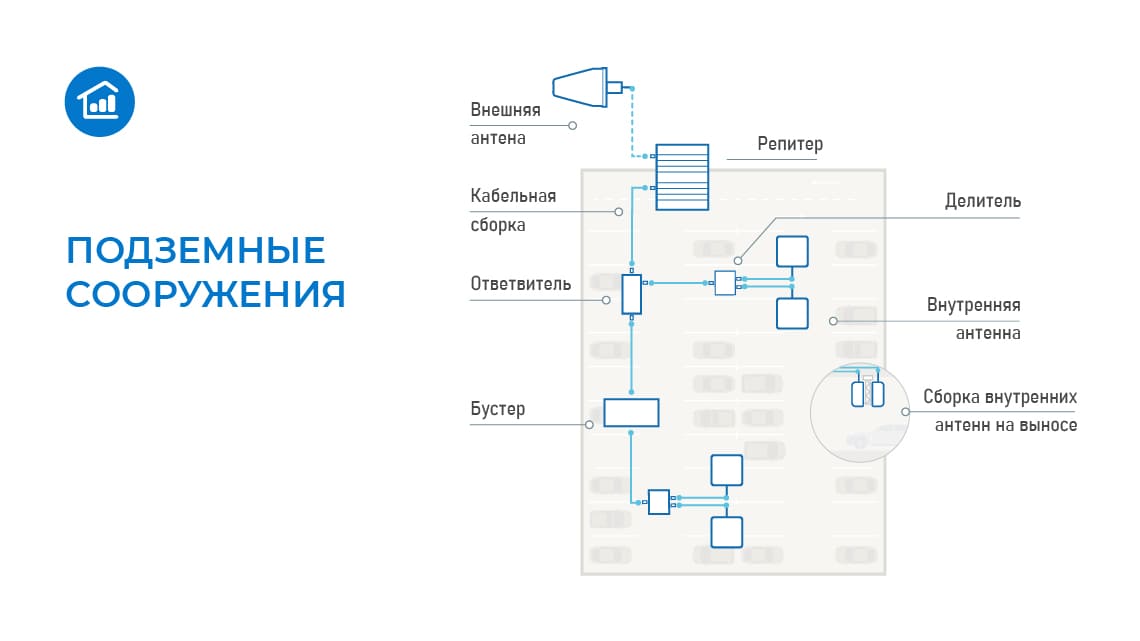

Подземные сооружения

Наиболее простой тип помещений в ключе обеспечения необходимого уровня экранирования — наличие естественной изоляции внутренней абонентской зоны обеспечивает наилучшие условия.

Как подключить репитер: порядок действий перед первым включением

Один из важных принципов подключения элементов системы усиления – не включать репитер в сеть до подключения антенн к его ВЧ-разъемам. Дело в том, что усилитель мощности сотового сигнала – это высокочастотное устройство. При включении питания, усилитель начинает работать, ориентируясь на параметры нагрузки, которой, в данном случае, являются антенны. При их отсутствии репитер работает на холостом ходу, при котором сопротивление бесконечно велико. В этом случае его усилительные элементы начинают работать в нештатном режиме, что приводит к выходу устройства из строя.

Исходя из этого правила, порядок установки системы усиления можно представить следующим образом:

1. Установите внешнюю антенну, не фиксируйте крепление до момента пусконаладочных работ.
2. Проложите кабель внешней антенны в помещение.
3. Организуйте внутреннюю антенно-фидерную систему в абонентской зоне.
4. Установите репитер и подключите кабельные трассы к его разъемам.
5. Включите репитер в сеть и включите автоматический режим настройки.
6. При необходимости скорректируйте направление антенны и зафиксируйте ее.

Как настроить репитер по уровню сигнала

В некоторых случаях допускается ручная настройка усиления в каналах передачи UL и DL. В этом случае требуется просчет параметров относительно входного сигнала. При настройке обращайте внимание на коэффициент усиления в канале UL, т.к. сигнал именно этого канала способен парализовать сотовое соединение всей зоны обслуживания базовой станции.

Например, мы сделали замер и получили необходимые параметры. По полученным параметрам мы выбираем комплект усиления DS-LT-1800/2100-23C2, главный элемент системы – репитер серии Lite. Самый простой способ – включить функцию автоматической настройки на дисплее устройства.

Второй способ – настроить параметры вручную. Для этого важно правильно просчитать уровни мощности, обеспечиваемые системе, и настроить коэффициенты усиления с учетом всех параметров мощности. Обратите внимание, что усиление в канале UL должно быть меньше, чем в канале DL. В автоматическом режиме это реализовано по умолчанию. При самостоятельной настройке обязательно обращайте внимание на эту особенность.

Все параметры можно уточнить в спецификации. Например, максимальная мощность – это параметр, ограничивающий уровень мощности на выходе репитера. От нее зависит площадь покрытия, чем больше уровень мощности – тем больше потенциальная зона покрытия.

Для каналов передачи UL и DL уровни мощности отличаются. Именно поэтому в режиме ручной настройки возможно установить коэффициенты усиления для каждого канала отдельно. Индивидуальная гарантирует работу в заданном режиме в текущий момент времени, но при смене радиочастотной обстановки может не обеспечить оптимальные параметры усиления. Поэтому мы не рекомендуем настраивать устройство без консультации специалиста при самостоятельной установке.

Как проверить, что всё настроено правильно

Проверить, правильно ли выполнена установка и настройка системы, возможно несколькими способами.

Самый простой – попробовать совершить звонок или оценить скорость передачи данных. Это испытание результата «в боевых условиях» – оно показывает не сухие цифры, а фактический результат и является самым точным параметром при оценке результата.

Второй вариант – оценить, насколько репитер усилил сигнал. Для этого отключите систему и откройте приложение «ДалСВЯЗЬ: замер сигнала», оцените параметры мощности и качества, не выходя из приложения, включите репитер. Значение мощности в приложении должно вырасти – это численный показатель того, что система работает.

Если вас не устраивает результат или есть подозрения, что при установке была совершена ошибка – проверьте индикацию на дисплее устройства. Она поможет узнать, что необходимо перепроверить.

Что означают индикаторы на репитере

Рассмотрим две наиболее популярные серии комплектов для самостоятельной установки:

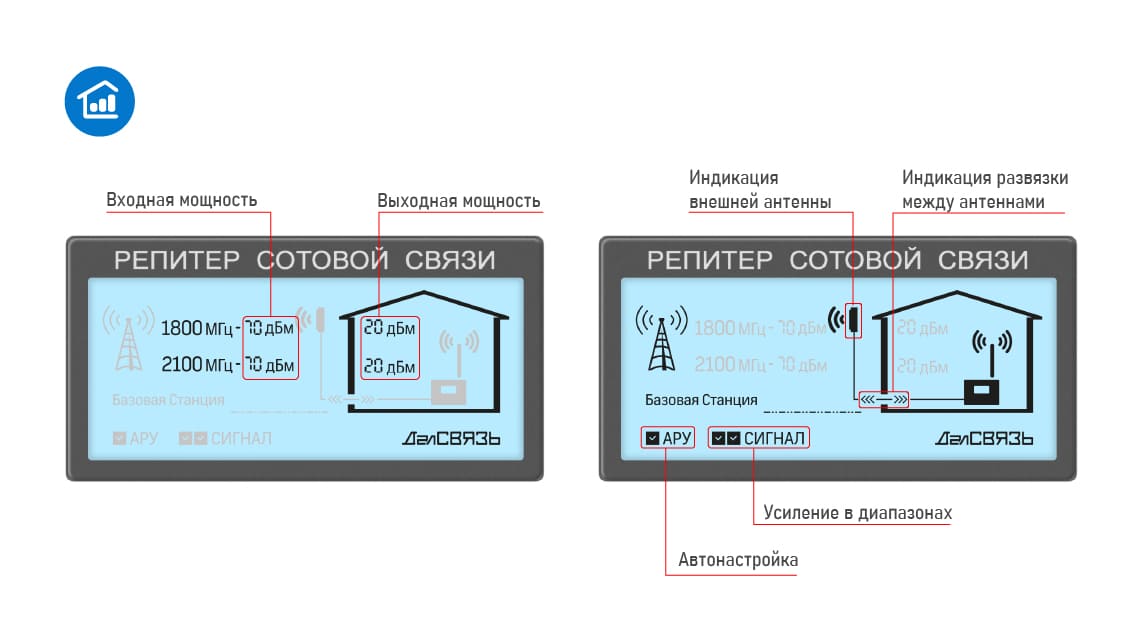

Комплекты 20-й серии

Дисплей репитера отображает информацию о входной и выходной мощности в поддерживаемых частотных диапазонах. Так же показывает статус работы автоматической регулировки (АРУ) и наличие сигнала в частотных диапазонах. С помощью индикации развязки «–» и подключения внешней антенны, возможно оценить правильно ли установлено оборудование.

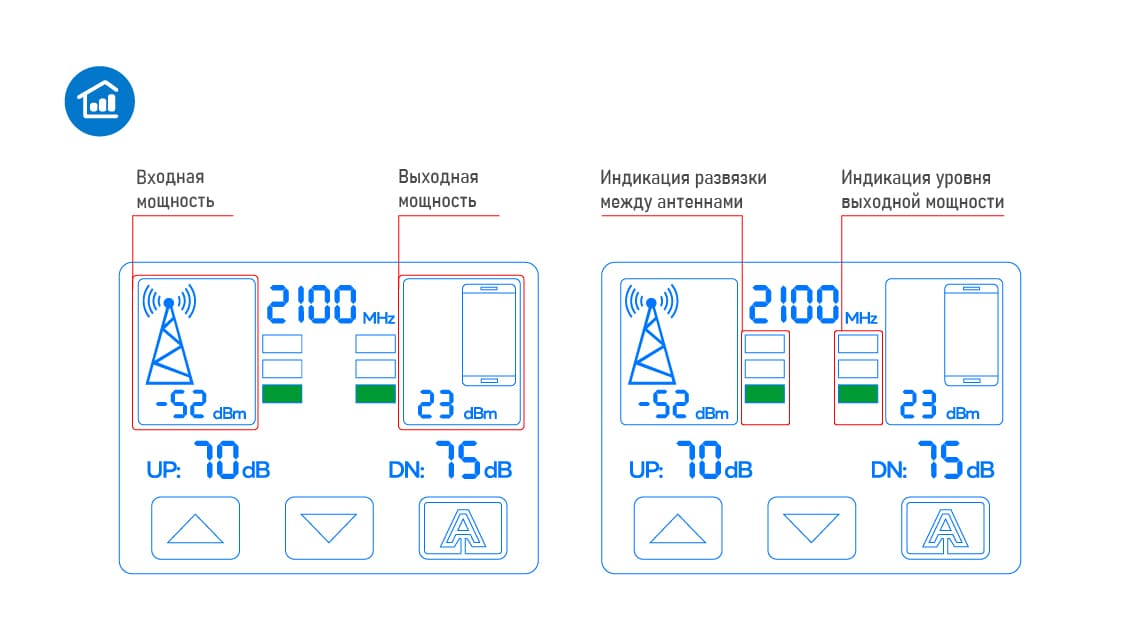

Комплекты серии LITE

Панель управления позволяет изучить информацию и отрегулировать параметры с помощью сенсорных элементов. Основная информация на панели – уровень входного и выходного сигнала, а также регулируемые коэффициенты усиления в каналах передачи UL и DL.

Для контроля качества монтажа на репитере есть также индикаторы I.S.O – индикация развязки между антеннами, а также Alarm – индикация уровня выходной мощности (перегрузки). Благодаря трехцветной индикации возможно точно оценить, правильно ли настроено оборудование, а также помочь подобрать решение при наличии ошибок.

Перегрузка, закольцовка и самовозбуждение: что делать

Перегрузка и самовозбуждение являются наиболее распространенными проблемами при самостоятельной установке систем усиления связи. Большинство современных репитеров оснащаются системой автоматической защиты, однако понимание причин возникновения этих явлений поможет быстрее устранить проблему.

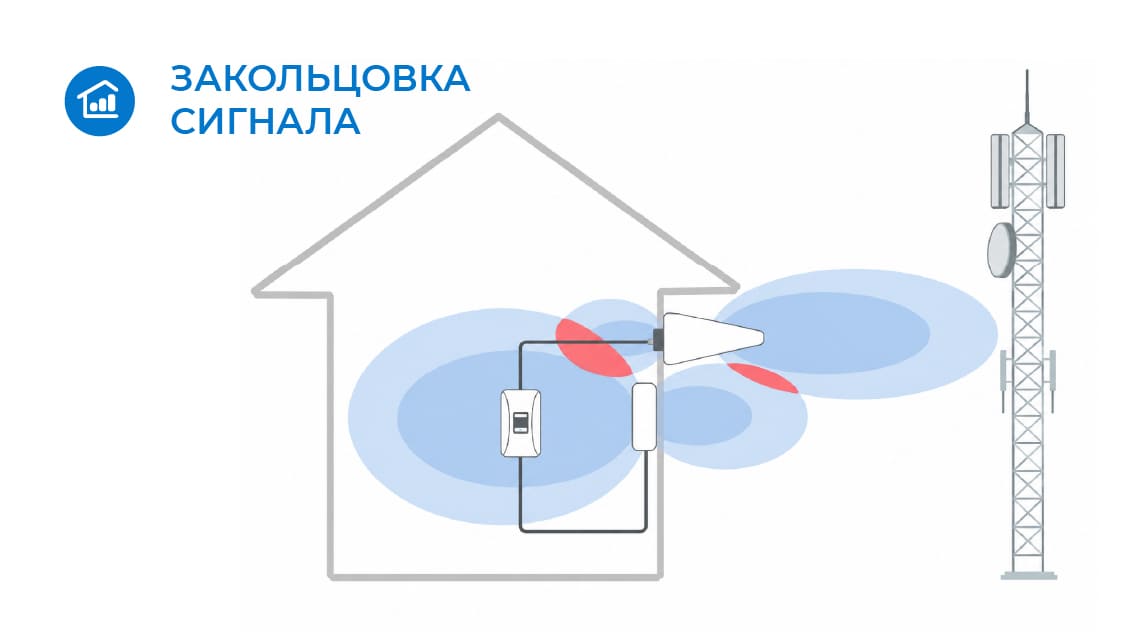

Закольцовка сигнала

Возникает тогда, когда внутренняя антенна передает усиленный сигнал обратно на внешнюю. Репитер начинает усиливать собственный сигнал по кругу, что приводит к его самовозбуждению.

Основные причины закольцовки сигнала в системе усиления могут быть связаны с несколькими факторами, непредусмотренными в момент монтажа:

• Недостаточное расстояние между внешней и внутренней антеннами.
• Отсутствие экранирующих препятствий между ними.
• Неправильное направление внешней антенны.
• Установка внутренней антенны слишком близко к месту ввода внешнего кабеля.

Узнать, что в данный момент оборудование работает в нештатном режиме из-за закольцовки сигнала, можно несколькими способами. Самый точный способ диагностики – проверка предупреждающих сообщений на дисплее репитера. Также узнать о проблемах в системе можно по неконтролируемому снижению уровня мощности системы, ее нестабильной работе или вовсе отключения усиления. Но при такой проверке нельзя быть полностью уверенным, что проблема связана именно с закольцовкой.

Устранить причину закольцовки можно несколькими способами:

• Увеличить расстояние между антеннами
• Использовать дополнительные экранирующие конструкции между ними (например, использовать металлический «щит» на крыше в зоне распространения сигнала внешней антенны)
• Изменить направление внешней антенны
• Перенести внутреннюю в другое помещение
• Снизить коэффициент усиления в ручном режиме настройки

Перегрузка репитера

Возникает при чрезмерно высоком уровне входного сигнала от базовой станции или при неправильной настройке параметров усиления. Такая ситуация часто встречается в городских условиях, где сигнал оператора уже достаточно сильный.

В этом случае рекомендуется:

• Уменьшить коэффициент усиления в соответствующем частотном диапазоне
• Изменить направление внешней антенны
• Использовать антенну с меньшим коэффициентом усиления
• Включить автоматический режим регулировки усиления
• Использовать дополнительный аттенюатор на входную цепь репитера

Что делать, если после подключения и настройки репитера связь не улучшилась

Если после завершения монтажа качество связи осталось прежним, необходимо последовательно проверить несколько параметров.

Шаг 1. Проверьте наличие сигнала на улице

Система усиления не может создать сигнал самостоятельно. Если в месте установки внешней антенны он отсутствует в выбранных частотных диапазонах или имеет крайне низкий уровень мощности, репитеру будет нечего усиливать.

Шаг 2. Проверьте правильность подключения кабелей

Убедитесь в том, что:

1. Внешняя антенна подключена к разъему «Внешняя антенна»
2. Внутренняя подключена к разъему «Внутренняя антенна»
3. Все ВЧ-разъемы плотно затянуты
4. Отсутствуют повреждения кабельных трасс

Шаг 3. Проверьте частотные диапазоны

Репитер должен поддерживать именно те диапазоны связи, которые используются оператором в данной местности. Например, если связь работает преимущественно в диапазоне LTE 1800, а установлен усилитель, работающий в диапазонах 900 МГц и 2100 МГц, заметного улучшения не произойдет.

Шаг 4. Проверьте индикацию репитера

Сверьте параметры на дисплее устройства с параметрами штатного режима, указанного в руководстве пользователя. Индикаторы перегрузки, недостаточной развязки, а также уровни входной и выходной мощности должны соответствовать стандартным значениям.

Шаг 5. Выполните повторный замер сигнала

С помощью приложения «ДалСВЯЗЬ: замер сигнала» сравните параметры до и после включения системы. Это позволит объективно оценить эффективность усиления.

Если после всех проверок и устранения возможных причин улучшения нет, рекомендуется обратиться к специалистам для проведения расширенной диагностики.

Частые ошибки при самостоятельной настройке репитера

Практика показывает, что большинство проблем связано не с неисправностью оборудования, а с ошибками, допущенными при монтаже. Наиболее распространенные ошибки показаны ниже.

Установка внешней антенны внутри помещения

Некоторые пользователи пытаются разместить внешнюю антенну на чердаке или возле окна. Такой способ существенно снижает качество приема сигнала, а следовательно, и эффективность всей системы.

Использование слишком длинного кабеля неподходящего типа

Каждый метр вносит дополнительные потери. Избыточная длина кабельной трассы может свести к минимуму эффект от усиления. Если невозможно избежать использование кабеля длинной более 25 метров, рекомендуем просчитывать уровни мощности сигнала и подбирать его тип кабеля в зависимости от уровней мощности в системе.

Неправильное направление внешней антенны

Её неправильная юстировка способна существенно ухудшить параметры принимаемого сигнала.

Отсутствие развязки между антеннами

Недостаточное расстояние между антеннами приводит к закольцовке, о которой мы рассказали выше.

Самостоятельная ручная настройка без просчета уровней мощности системы

Избыточное усиление, особенно в канале UL, может вызвать помехи в работе базовых станций оператора и привести к нестабильной работе системы.

Выбор оборудования без предварительного замера

Покупка комплекта «наугад» часто приводит к тому, что установленное оборудование не соответствует фактической радиочастотной обстановке на объекте.

Когда нужна помощь специалиста

Несмотря на то, что большинство современных комплектов усиления подходят для самостоятельной установки, существуют ситуации, когда рекомендуется привлекать специалистов.

Профессиональная помощь потребуется в следующих случаях:

• площадь объекта превышает 300–500 м²;
• необходимо покрыть несколько этажей;
• требуется организация системы с несколькими внутренними антеннами;
• объект имеет сложную архитектуру или большое количество железобетонных конструкций;
• необходимо использовать цифровое оборудование (при близком расположении базовой станции одного из операторов);
• требуется усиление связи в подземных сооружениях, паркингах, тоннелях или производственных помещениях;
• после самостоятельной установки остаются признаки перегрузки или самовозбуждения.

Специалисты выполнят радиочастотное обследование объекта, подготовят проект размещения оборудования и произведут точную настройку системы с использованием профессиональных измерительных приборов.

Короткий чек-лист: как настроить репитер без ошибок

Перед запуском системы убедитесь, что выполнены все основные требования:

• Перед подбором оборудования выполнен замер сигнала.
• Внешняя антенна установлена на улице в точке максимального приема сигнала.
• Репитер и внутренняя антенна расположены внутри помещения.
• Между внешней и внутренней антеннами обеспечена достаточная развязка.
• Кабельные соединения надежно затянуты.
• Антенны подключены к соответствующим разъемам репитера.
• Репитер работает в режиме автоматической настройки либо настроен с учетом всех параметров системы.
• На панели управления отсутствуют предупреждения о перегрузке и самовозбуждении.

Правильно установленная и настроенная система усиления позволяет значительно улучшить качество голосовой связи и мобильного интернета даже в местах со слабым покрытием операторов. Если соблюдать рекомендации по монтажу и настройке оборудования, репитер будет работать эффективно, безопасно и обеспечит стабильную связь на протяжении многих лет.
