Как установить и настроить комплект усиления сигнала сотовой связи ДалСВЯЗЬ

Плохой сигнал сотового телефона портит жизнь и дома, и в офисе, и на даче. Решить проблему помогает комплект усиления связи, но купить оборудование — только полдела, результат на 90% зависит от того, насколько правильно выполнены монтаж и последующая настройка. Чтобы было понятно, как правильно установить усилитель сотовой связи своими силами и какие могут возникнуть проблемы, мы и подготовили статью. Здесь разберём весь путь — от подготовки к установке до финальной проверки результата — и ответим на главный вопрос, который задают почти все: усилитель сотовой связи как настроить так, чтобы он работал стабильно, не создавал помех соседям по эфиру и не потребовал повторного вызова мастера. Инструкция подходит для любого комплекта ДалСВЯЗЬ — от простого решения для квартиры до серьёзной системы для офиса или коттеджа.

Что входит в систему усиления сотового сигнала и как она работает

Прежде чем переходить к монтажу, полезно понимать, из чего состоит комплект усиления и какую роль играет каждый элемент.

• Репитер (усилитель) — центральное устройство системы. Он одновременно принимает и усиливает сигнал в двух направлениях: восходящем (от телефона к базовой станции, канал UL) и нисходящем (от базовой станции к телефону, канал DL).
• Внешняя, или донорская, антенна — устанавливается на улице и «смотрит» в сторону ближайшей базовой станции, чтобы поймать исходный сигнал оператора.
• Внутренняя антенна — раздаёт усиленный сигнал внутри помещения, формируя зону покрытия для абонентов.
• Коаксиальный кабель и разъёмы — соединяют антенны с репитером; от их качества и длины напрямую зависит вносимое затухание в системе.
• Блок питания — обеспечивает репитер стабильным напряжением; в отдельных моделях предусмотрено PoE-питание.
• Дополнительные элементы — делители, комбайнеры, аттенюаторы и грозоразрядники, которые применяются в сложных многоантенных системах или для защиты оборудования.

Принцип работы простой: донорская антенна нужна для принятия входящего сигнала от вышки оператора, затем репитер усиливает его и по кабелю передаёт на внутреннюю , сигнал от внутренней антенны распространяется по помещению. В обратном направлении — от телефона абонента — он проходит тот же путь, и так формируется дуплексный канал связи. Чтобы усиленный сигнал с внутренней антенны не «возвращался» на внешнюю и не вызывал самовозбуждение, между ними обязательно выдерживается изоляция — необходимое расстояние и экранирование, о которых подробнее расскажем в следующем разделе.

Подготовка комплекта системы усиления сотовой связи и интернета к монтажу

Перед покупкой системы убедитесь, что вы выполнили всё необходимое для выбора верного решения. Как и в любом деле, здесь также важна подготовка. Она должна выполняться в три этапа:

1. Замер сигнала
2. Определение площади покрытия
3. Подбор оборудования

Начнём по порядку. Для того чтобы подобрать систему усиления, необходимо выполнить замер сигнала связи на том объекте, где вы планируете его усилить. Правильный замер — первый шаг к тому, чтобы затем грамотно выполнить монтаж репитера и антенн, а после — их настройку. Для этого используйте приложение «ДалСВЯЗЬ: замер сигнала».

По результатам замера вы получите ответное письмо от нашего специалиста с индивидуальным подбором оборудования, подходящим именно для ваших условий. Обратите внимание, что по умолчанию расчёт ведётся для минимальной площади покрытия — порядка 100–150 м². Если требуемая абонентская зона шире, укажите это в комментарии перед отправкой замера.

При подборе оборудования наши специалисты опираются на параметры сигнала мобильной связи по каждому оператору:

• Уровень мощности сигнала
• Его качество
• Частотный диапазон (в мегагерцах, МГц)
• Стандарт связи

В зависимости от полученных результатов вы сможете сами предварительно оценить ожидаемый результат. При наличии 4G сигнала хорошего качества скорость интернета может стать выше. Если присутствует только 2G сигнал, возможно усилить только голосовую связь. Подробнее о поколениях связи вы можете узнать в статье «Как работает мобильный интернет».

При необходимости вы можете обратиться к команде нашего отдела проектирования. Инженер приедет на объект для полноценной радиоразведки и предварительного планирования системы с учётом ваших пожеланий. Мы рекомендуем выезд специалиста для объектов с площадью покрытия выше 500 м².

Монтаж репитера и антенн

В этом разделе разберём, как правильно установить усилитель: с чего начать разметку, на что обратить внимание при монтаже и как избежать типичных ошибок. Все шаги можно выполнить своими руками — из инструментов понадобятся шуруповёрт, уровень и кабельные стяжки.

Предварительное размещение элементов системы

Перед началом монтажа важно предварительно разметить будущее расположение элементов системы. При этом обращайте внимание на несколько важных пунктов:

• Расположение внешней и внутренней антенн должно быть определено до начала установки. Соблюдайте правило: расстояние по вертикали не менее 5–10 метров, по горизонтали не менее 3 метров — это обеспечит защиту активных устройств от самовозбуждения. Выбор расстояния зависит от материалов и конструкций экранирующих поверхностей, но мы настоятельно рекомендуем устанавливать антенну на максимально возможную высоту. При выборе места для установки учитывайте и материал стен: бетон и металл экранируют сигнал заметно сильнее, чем дерево или гипсокартон.
• Внешняя антенна должна располагаться на улице и иметь свободный «обзор» в сторону базовой станции оператора (вышки) — для приёма более «чистого» сигнала.
• Коаксиальный кабель должен быть проложен свободно, без натяжения и сильных перегибов — это обеспечит минимальное вносимое затухание в системе.
• Репитер должен находиться в хорошо проветриваемом помещении во избежание перегрева устройства.
• Адаптер питания следует размещать в стороне от оборудования, не допускается класть его на репитер.
• Внутренняя антенна должна быть направлена на абонентскую зону без преград — дополнительные препятствия на пути прохождения сигнала снижают уровень мощности и качество конечного сигнала.
• Подключить оборудование к электросети стоит только после того, как все антенны и кабельные сборки закреплены, — это исключит риск случайного повреждения репитера.

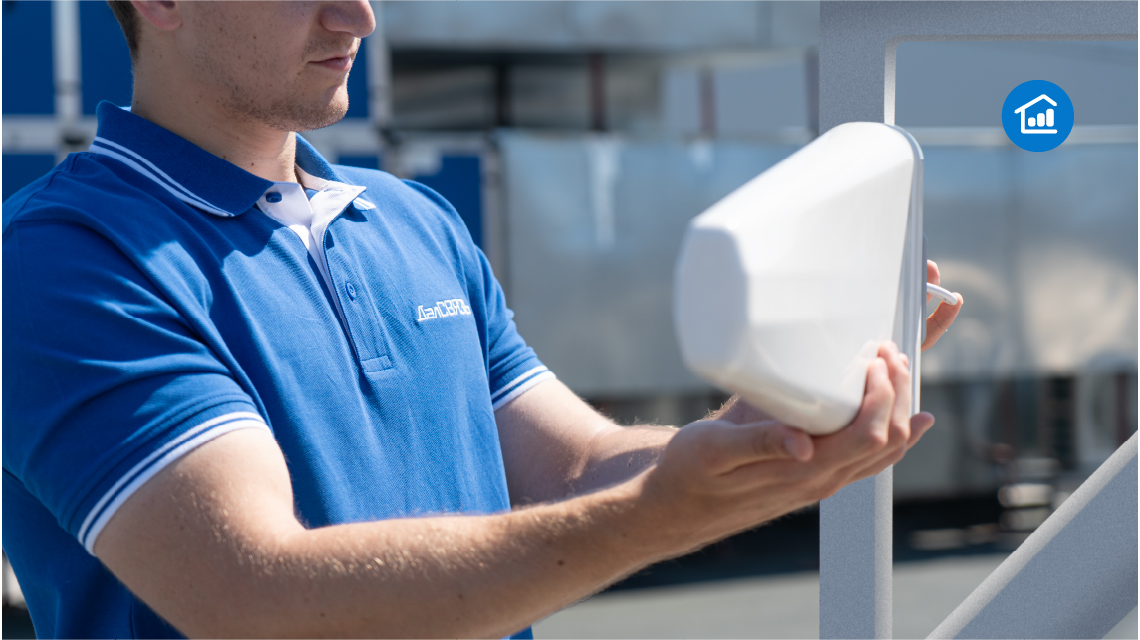

Установка внешней антенны

Монтаж начинается с выбора правильного места для установки — крыша, фасад здания или мачта.

Установите внешнюю антенну на крышу или фасад здания в соответствии с инструкцией. Крепление осуществляйте на мачту или кронштейн. Направьте антенну в сторону базовой станции, если она находится на расстоянии более 1 км. При более близком расположении базовой станции необходимо отвернуть антенну на 3–5° во избежание прямого излучения в её сторону и снижения риска возникновения помех. В зависимости от типа и конструкции выберите её оптимальное расположение и направление.

Конструкция некоторых внешних антенн содержит длинный коаксиальный кабель, который позволяет минимизировать вносимые потери и диаметр отверстий при прокладке внутрь помещения.

Если внешняя антенна имеет небольшой отрезок встроенного кабеля и дополнительную коаксиальную кабельную сборку, при монтаже учитывайте необходимость герметизации соединения на улице.

Размещение кабельных сборок

В комплектах усиления ДалСВЯЗЬ коаксиальный кабель уже обжат и готов к монтажу, а также подобраны оптимальные тип и длина, подходящие под большинство условий.

Важно понимать, что коаксиальный кабель вносит затухание в систему, поэтому при необходимости донаращивания рекомендуем связаться с нашим специалистом. Неправильно подобранная кабельная сборка может значительно ухудшить результат.

Кабельную сборку не рекомендуется прокладывать вблизи силовых кабелей. Часто для прокладки просверливают небольшое отверстие в оконной раме или используют уже существующие кабель-каналы. Для систем усиления можно использовать только кабель 50 Ом — телевизионный не подойдёт!

Процесс установки внутренней антенны

После того как мы определили местоположение внешней антенны, пора подумать и о внутренней. Она должна располагаться на расстоянии 5–10 метров по вертикали от внешней и 3–5 метров по горизонтали. Как мы говорили ранее, лучше выбирать наибольшее возможное расстояние.

Также важно учитывать направленность антенн: они не должны быть направлены друг на друга. Оценить углы их излучения вы можете с помощью диаграммы направленности в паспорте или карточке товара.

Установка репитера

Процесс установки репитера сотовой связи — один из финальных и самых ответственных этапов монтажа системы. Он осуществляется в соответствии с инструкцией. Не допускается устанавливать репитер в условиях, способствующих перегреванию устройства.

При подключении антенн к разъёмам устройства обязательно соблюдайте их назначение (внешняя антенна, внутренняя антенна). При необходимости совершения любых манипуляций в системе всегда предварительно отключайте репитер, даже если нужно поменять только одну антенну. Это связано с тем, что активное высокочастотное оборудование может выйти из строя при работе в холостом режиме.

Не включайте репитер без подключённых к нему внешней и внутренней антенн!

Включайте его только убедившись, что разъёмы оконцованы антеннами. По умолчанию все репитеры, входящие в комплекты усиления связи ДалСВЯЗЬ, обладают функциями SMART, а также индикацией перегрузки и изоляцией между антеннами. Подробнее о настройке параметров расскажем в следующем разделе.

Видео про все этапы подбора и монтажа оборудования ДалСВЯЗЬ:

Подключение и настройка усилителя

Настройка усилителя сигнала связи выполняется автоматически в большинстве современных репитеров ДалСВЯЗЬ — вручную регулировать параметры нужно лишь в отдельных случаях, о которых расскажем ниже.

Для примера рассмотрим две наиболее популярные серии комплектов:

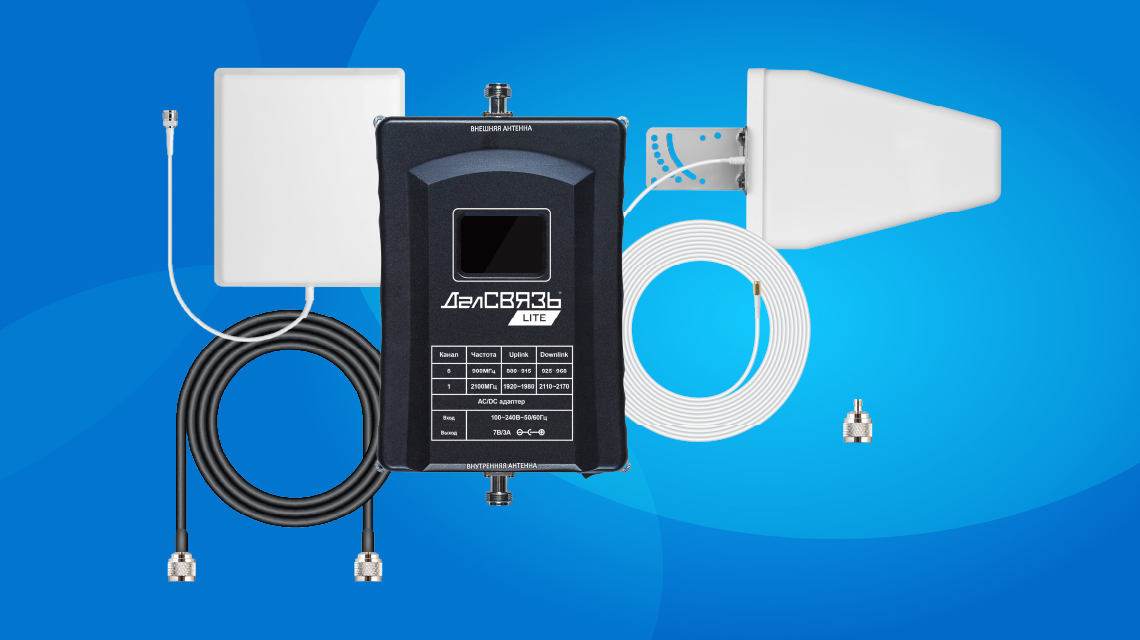

Комплекты серии LITE

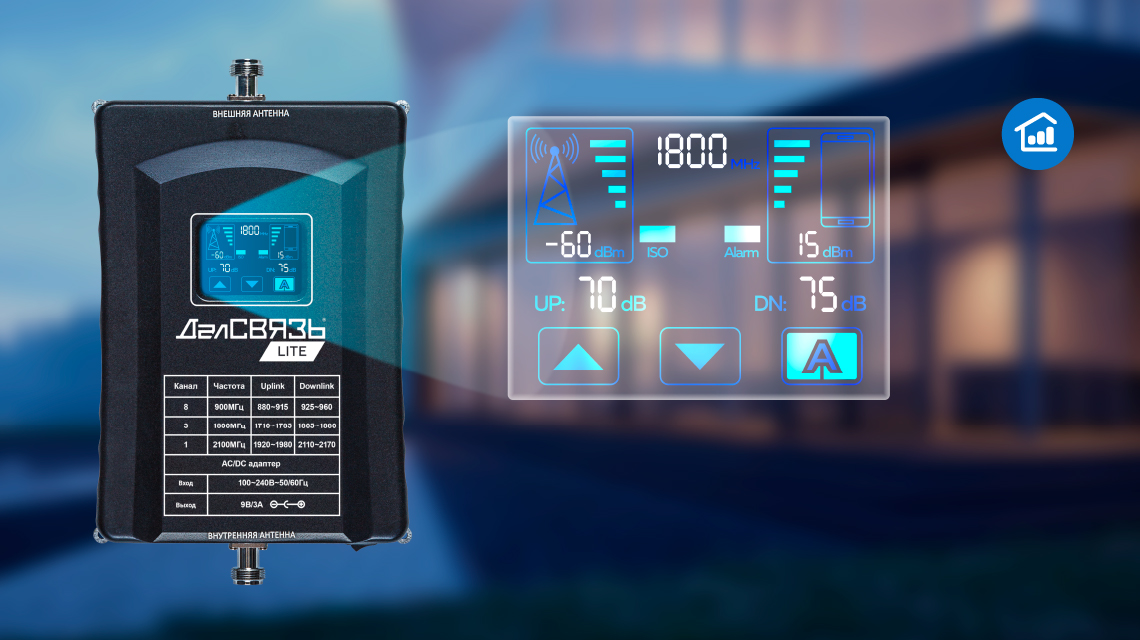

Настройка репитера сотовой связи серии LITE выполняется в один шаг. Для автоматической установки параметров нажмите и удерживайте кнопку «А» в течение 3 секунд. Репитер автоматически настроит коэффициенты усиления по каналам передачи UL и DL во всех частотных диапазонах.

При недостаточной развязке между антеннами на шкале ISO появится индикатор жёлтого или красного цвета. В этом случае необходимо обеспечить большее расстояние между антеннами, воспользоваться дополнительными экранирующими материалами либо использовать дополнительный аттенюатор на входной цепи репитера.

При превышении уровня мощности на шкале Alarm появится индикатор жёлтого или красного цвета. В этом случае необходимо снизить коэффициент усиления вручную, перенаправить внешнюю антенну либо использовать аттенюатор.

Полное описание индикаторов дисплея вы можете найти в паспорте изделия репитера LITE.

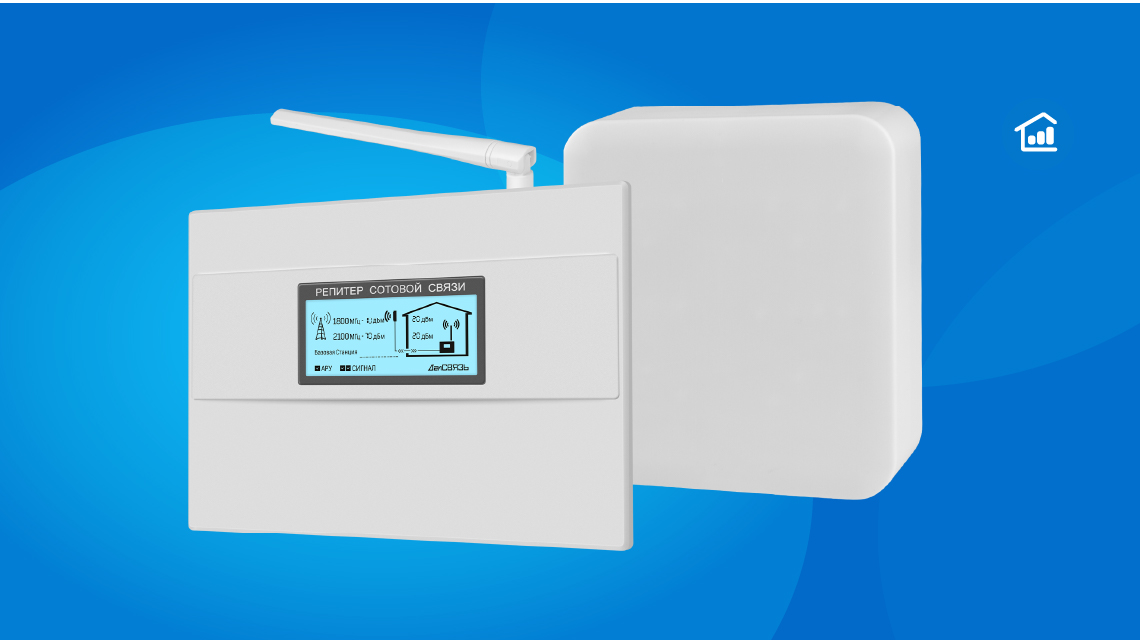

Комплекты серии 20 дБм

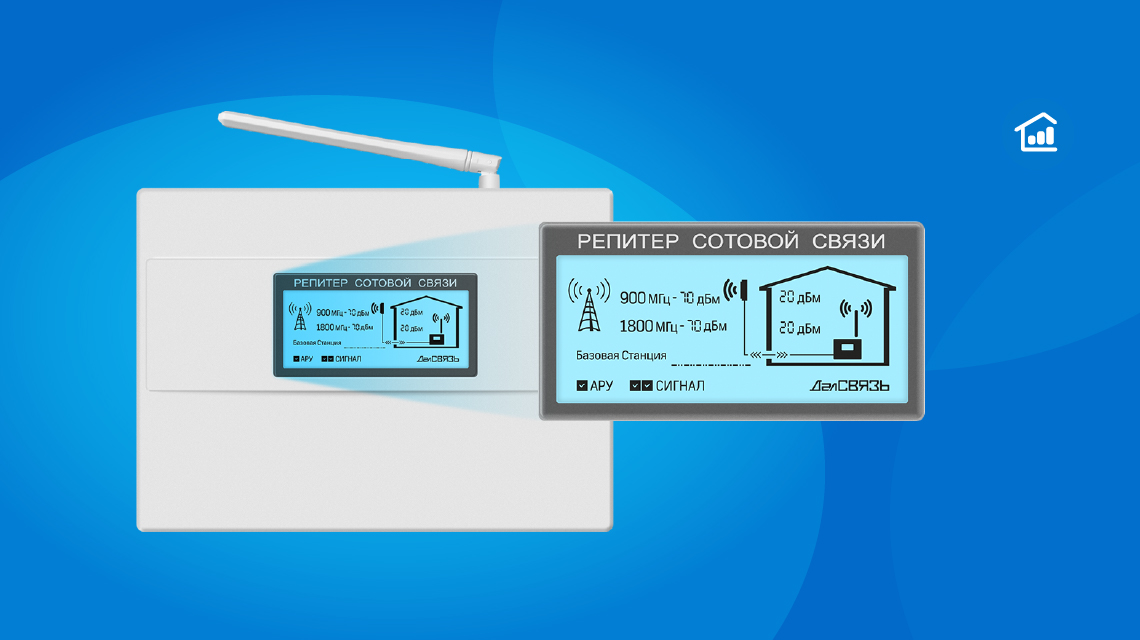

Репитер имеет автоматическую регулировку параметров и не требует вмешательства пользователя: он автоматически настроит коэффициенты усиления по каналам передачи UL и DL во всех поддерживаемых частотных диапазонах.

При недостаточном уровне развязки между антеннами индикатор «–» на дисплее устройства начнёт мигать. В этом случае необходимо обеспечить большее расстояние между антеннами, воспользоваться дополнительными экранирующими материалами либо использовать аттенюатор на входной цепи.

Появление галочки напротив индикатора АРУ означает, что репитер в данный момент регулирует уровни мощности, поступающие на него.

Галочка напротив индикатора «Сигнал» отображает работу соответствующего частотного диапазона.

Нормальный режим работы представляет собой стабильный уровень выходной мощности (допускается колебание уровня до 5 дБм¹) и статичное отображение индикатора «–».

Полное описание индикаторов дисплея вы можете найти в паспорте комплекта усиления связи.

При необходимости, после установки системы, скорректируйте направление внешней антенны. Удобнее всего это делать вдвоём: один человек перенаправляет антенну, а второй проверяет сигнал в зоне действия внутренней антенны с помощью приложения «ДалСВЯЗЬ: замер сигнала». Получив оптимальные параметры сигнала, закрепите внешнюю антенну в подобранном положении.

Распространенные ошибки и способы их устранения

Ошибки в монтаже — самая частая причина, по которой настройка усилителя связи занимает больше времени, чем нужно, а результат оказывается хуже ожидаемого. Собрали основные проблемы, с которыми сталкиваются при самостоятельной установке, и способы их решения.

Оценка результатов

Тест звонка и мобильного интернета. Оценить результаты усиления вы можете с помощью обычного звонка и оценки скорости передачи данных. Обращаем внимание, что скорость интернета зависит исключительно от параметров базовой станции. Усиление интернета не является основной функцией репитера — для этого используют специальные комплекты усиления на базе MIMO-антенн.

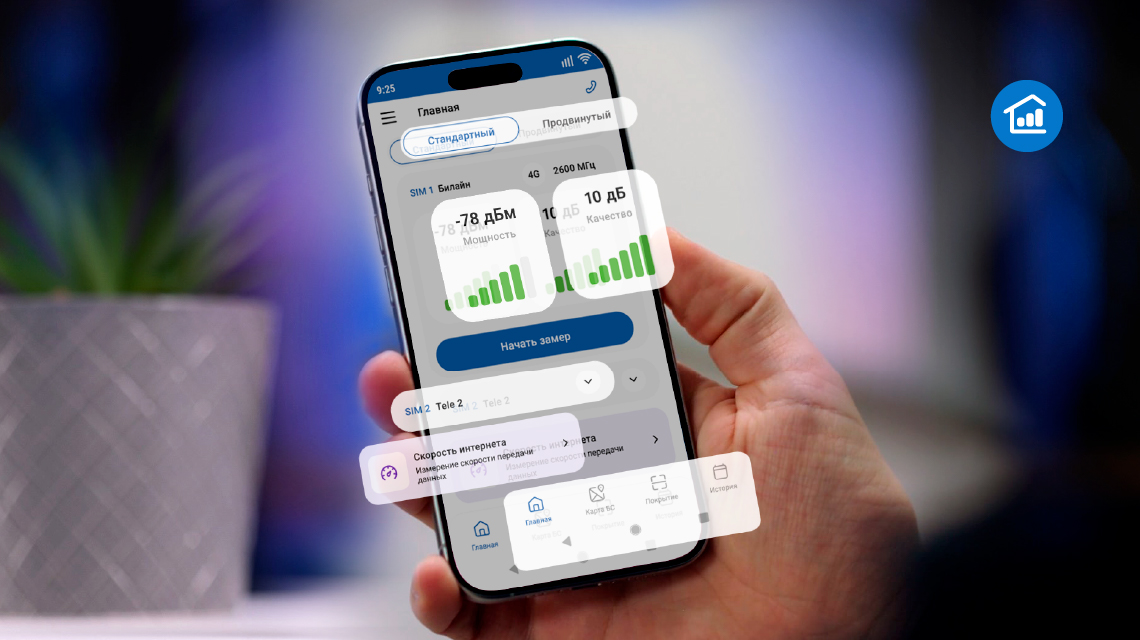

С помощью приложения. Если для качественной оценки сигнала можно использовать стандартные инструменты, то для количественной — специализированные приложения, отображающие все параметры сигнала.

При желании вы можете построить цветовую карту покрытия с помощью нашего приложения. Для этого загрузите вашу планировку и равномерно перемещайтесь по объекту — приложение отобразит уровень сигнала цветом на всех выделенных вами участках. Подробнее о приложении вы можете узнать в этом видео:

Меры безопасности при монтаже и эксплуатации

Работа с антенно-фидерным оборудованием и электричеством требует аккуратности. Вот несколько правил, которые стоит соблюдать при монтаже и последующей эксплуатации комплекта.

• Работы на высоте. Установка антенны на крыше, фасаде или мачте — это работа на высоте. Если у вас нет опыта и снаряжения для безопасного подъёма, доверьте процесс установки специалистам: неправильно закреплённая стремянка или отсутствие страховки — частая причина травм при самостоятельной установке.
• Электробезопасность. Подключайте репитер только через штатный адаптер питания из комплекта, к исправной розетке с заземлением. Не используйте повреждённые провода и переходники, не подключайте оборудование мокрыми руками.
• Молниезащита. Если внешняя антенна устанавливается на высокой мачте или в местности с частыми грозами, рекомендуем предусмотреть грозоразрядник и заземление мачты — это защитит репитер от повреждения при близком ударе молнии.
• Соответствие законодательству. Использование радиоэлектронных средств, к которым относятся репитеры сотовой связи, регулируется законодательством РФ о связи. Рекомендуем уточнить порядок регистрации и согласования оборудования у специалистов ДалСВЯЗЬ или у вашего оператора связи — это поможет избежать проблем с контролирующими органами.
• Термобезопасность. Не накрывайте репитер тканью и не устанавливайте его вплотную к другим нагревающимся приборам — это ускоряет износ элементов и может привести к перегреву.

Часто задаваемые вопросы

Как настроить усилитель? Пошаговая инструкция

Все репитеры ДалСВЯЗЬ настраиваются по одному принципу:

• подключите обе антенны,
• включите питание и запустите автоматическую регулировку (кнопка «А» или автозапуск при включении — зависит от серии);
• прибор сам подберёт коэффициенты усиления по каналам UL и DL.

Останется проверить индикаторы ISO и Alarm — если оба погашены или горят зелёным, значит все правильно.

Как правильно настроить репитер сотовой связи?

Главное правило — не включать устройство без подключённых антенн и выдерживать рекомендованное расстояние между ними (не менее 5–10 метров по вертикали и 3 метра по горизонтали). Если после автонастройки индикатор ISO или Alarm показывает жёлтый или красный цвет, увеличьте расстояние между антеннами, добавьте экранирование или установите аттенюатор на входе.

Как настроить усилитель сигнала сотовой связи на вышку?

«Настройка на вышку» — это, по сути, правильная ориентация внешней антенны на ближайшую базовую станцию. Определить направление можно по картам покрытия операторов на сайте ДалСВЯЗЬ или с помощью приложения для замера сигнала: перемещая антенну, отслеживайте уровень и качество сигнала и зафиксируйте её в положении с максимальными значениями.

Как настроить репитер сотовой связи в деревне?

За городом, где базовая станция часто находится на большом расстоянии, ключевую роль играет направленная внешняя антенна с высоким коэффициентом усиления и её установка на максимально возможной высоте — мачте или коньке крыши. В остальном порядок настройки не отличается от городских условий: подключение антенн, включение репитера и автоматическая регулировка усиления.
