О чем Вы узнаете в статье?
Вы когда-нибудь замечали ситуацию, когда смартфон показывает все «палочки» сигнала, но интернет все равно «тормозит», а звонки обрываются? Вы не одиноки. Значки уровня сигнала на вашем телефоне — это усредненная и часто сглаженная картинка, которая мало что может сказать о реальном качестве связи.
Чтобы по-настоящему понять, почему интернет не работает, и, что важнее, как это исправить, нужно смотреть на технические параметры. Они как пульс и давление для вашего мобильного интернета. В этой статье мы разберем, что означают аббревиатуры RSSI, RSRP, RSRQ, SINR, RSCP, EC/IO, какие значения считаются нормальными, и как их использовать, чтобы навсегда забыть о проблемах со связью.
Параметры сотового сигнала
В зависимости от поколения связи (2G, 3G, 4G/LTE, 5G) набор этих параметров может меняться, но суть остается неизменной. Для начала остановимся на самом актуальном стандарте — 4G/LTE, так как именно он используется для высокоскоростного интернета.
Все параметры разделены на две логические группы:
- Мощность (дБм) — показывает уровень принимаемого сигнала. Чем ближе значение к нулю, тем лучше.
- Качество (дБ) — отражает соотношение полезного сигнала к шумам и помехам. В зависимости от параметра, оценивается по-разному.
Почему одних «палочек» недостаточно?
Стандартный индикатор уровня сигнала на iPhone или Android формируется на основе сложных алгоритмов и часто не показывает точных значений. На одних телефонах, шкала может оставаться высокой, даже при плохом качестве сигнала. На других (зачастую на IPhone) показывать неполную шкалу, например, при пограничном значении SINR1. Каждый производитель закладывает собственную логику оценивания и это необходимо учитывать.
Для нас, как для специалистов по усилению связи, важно видеть объективную картину. И здесь на помощь приходят несколько ключевых параметров.

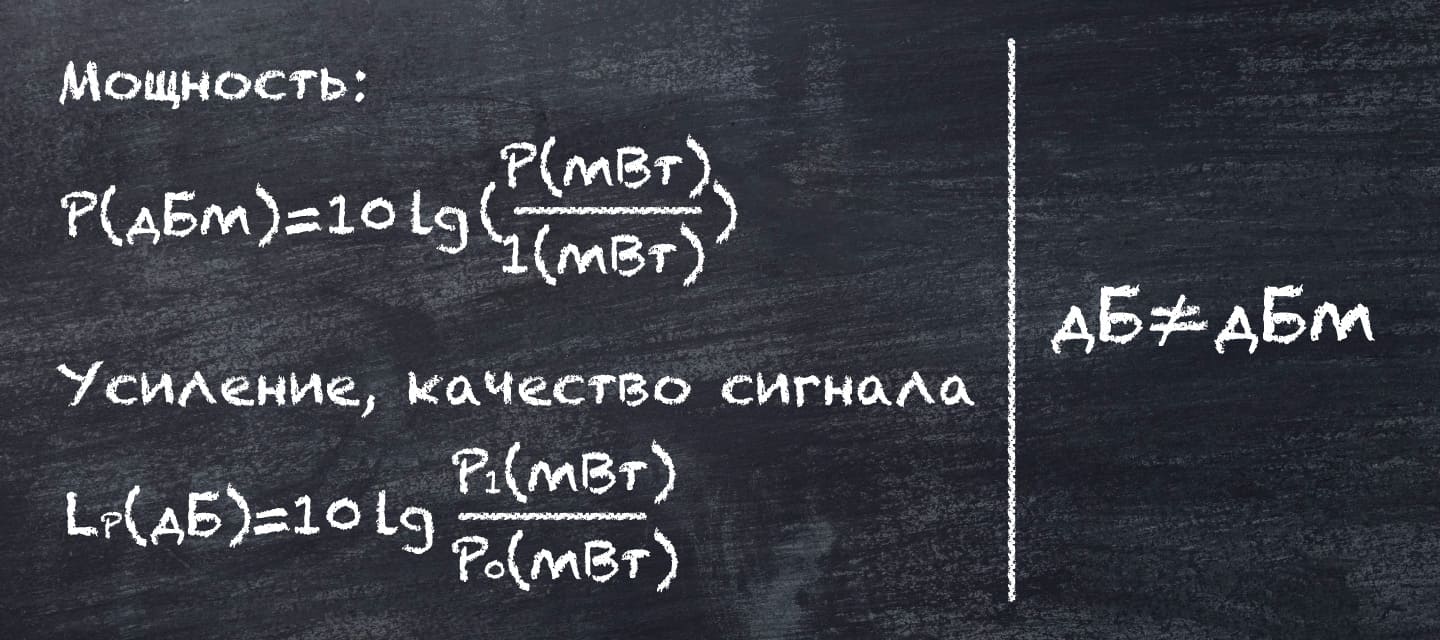

В чем разница дБ и дБм?

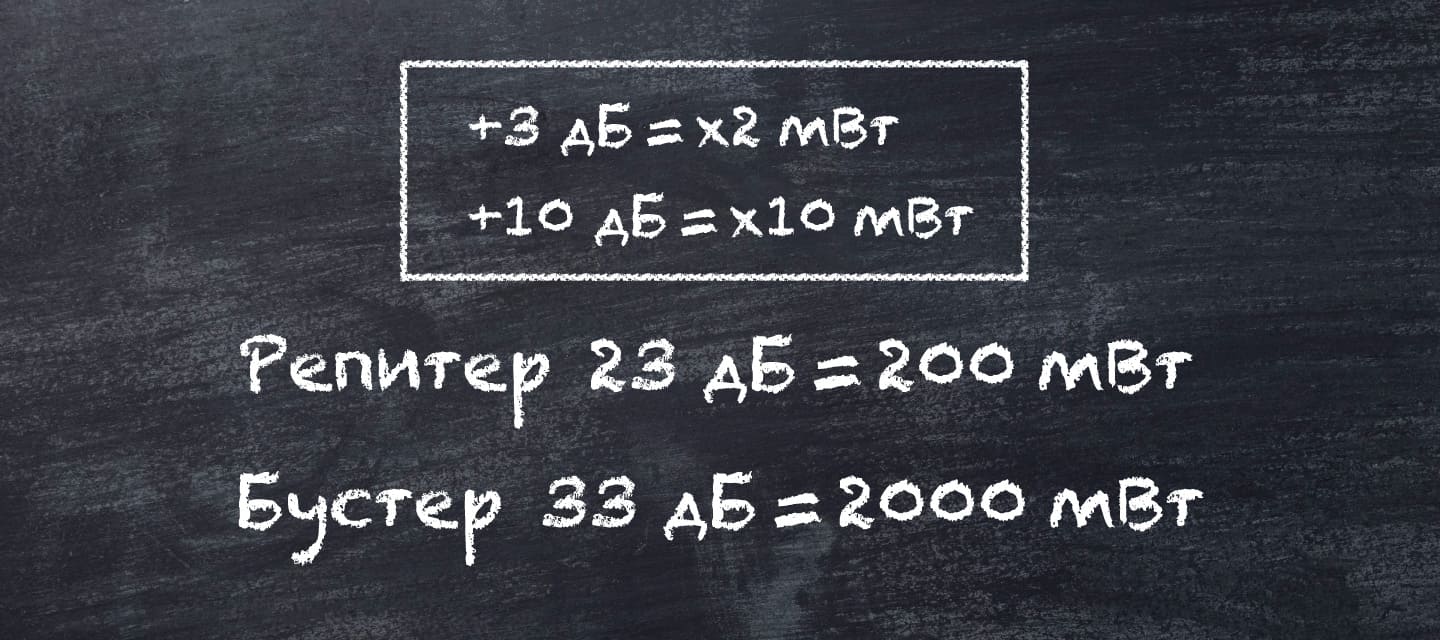

Перед тем, как говорить о параметрах, разберемся в чем они выражаются. Большинство из них измеряются в децибелах (дБ) или децибел-милливаттах (дБм). Это не обычные линейные единицы, а логарифмические. Звучит сложно, но на практике их можно легко перевести в привычные величины: изменение на 3 дБ — это изменение мощности в два раза, а на 10 дБ — в десять раз.
Логарифмические единицы позволяют легко просчитывать параметры системы усиления, используя только простые арифметические операции: сложение и вычитание.
- дБм (dBm) — абсолютная величина, показывающая мощность сигнала относительно 1 милливатта. Например, сигнал -70 дБм в 10 раз мощнее, чем -80 дБм. Все параметры, связанные с мощностью и оканчивающиеся на «P» (RSRP, RSCP), измеряются в дБм. Кстати, выходная мощность репитера – также изменятся в дБм.
- дБ (dB) — относительная величина, показывающая отношение двух сигналов в логарифмическом представлении. Например, коэффициент усиления — это отношение выходной мощности репитера к входной. Параметры, связанные с качеством сигнала, такие как SINR, EC/IO, RSRQ тоже измеряются в дБ.
Параметры сетей 4G
RSRP (Reference Signal Received Power) — «Сила сигнала»
Это самый важный параметр для оценки мощности сигнала. В отличие от устаревшего RSSI, который учитывает все подряд (шум, помехи, сигналы соседних вышек), RSRP фокусируется только на пилотном сигнале вашего оператора. Именно поэтому этот параметр наиболее точно отображает параметры:
- Что показывает: насколько далеко вы находитесь от вышки и насколько мощный сигнал до вас доходит.
- Единица измерения: дБм. Отрицательные числа, чем ближе к нулю, тем лучше.
| Оценка | Значение RSRP | Что это значит для Вас |
|---|---|---|
| Отлично | ≥ -80 дБм | Отличный уровень сигнала |
| Хорошо | -90 дБм … -80 дБм | Хороший, уверенный сигнал |
| Удовлетворительно | -100 дБм … -90 дБм | Пограничная зона. Нестабильная работа интернета |
| Плохо | ≤ -100 дБм | Слабый сигнал. Обрыв звонков, крайне низкая скорость интернета |
Что такое пилотный сигнал?
Это специальный опорный сигнал, который базовая станция передает постоянно и на фиксированной мощности. Он служит «маяком»: позволяет вашему устройству синхронизироваться с сетью, оценивать качество канала и определять, к какой соте лучше подключиться. RSRP измеряет мощность именно этого «маяка», поэтому он наиболее точно характеризует потенциал сотовой связи.
RSRQ (Reference Signal Received Quality) — «Качество сигнала»
Этот параметр показывает, насколько «чистым» является принимаемый пилотный сигнал. Он учитывает помехи и степень загруженности базовой станции и позволяет оценить сигнал, поступающий именно на Ваше устройство.
- Что показывает: есть ли рядом источники помех, или базовая станция перегружена (к ней подключено слишком много абонентов). RSRQ напрямую зависит от ширины полосы канала: чем шире полоса, тем больше потенциальных помех, поэтому важно оценивать его в связке с SINR.
- Единица измерения: дБ. Отрицательные числа, чем ближе к нулю, тем лучше.
| Оценка | Значение RSRQ | Что это значит для Вас |
|---|---|---|
| Отлично | ≥ -10 дБ | Идеальная радиочастотная обстановка |
| Хорошо | -15 дБ … -10 дБ | Удовлетворительное качество. Скорость может быть не максимальной, но связь стабильна |
| Нормально | -20 дБ … -15 дБ | Есть проблемы: помехи или перегрузка сети |
| Плохо | ≤ -20 дБ | Критическое качество. Связь будет нестабильной |
SINR (Signal to Interference & Noise Ratio) — «Отношение сигнала к шуму»
Это, пожалуй, самый показательный параметр для реальной скорости интернета. Он отражает, насколько полезный сигнал «громче» всех окружающих шумов и помех. Несмотря на то, что он не входит в официальный перечень консорциума 3GPP, параметр часто используется в телекоммуникационной среде.
- Что показывает: идеальный показатель для оценки потенциальной скорости интернета. Чем выше SINR, тем более сложные виды модуляции доступны для вашего устройства, а следовательно, тем выше скорость передачи данных.
- Единица измерения: дБ. Чем выше значение, тем лучше.
| Оценка | Значение SINR | Что это значит для Вас |
|---|---|---|
| Отлично | ≥ 20 дБ | Идеальные условия. Вы получите максимально возможную скорость и стабильность |
| Хорошо | 13 дБ … 20 дБ | Хороший, стабильный сигнал для большинства задач |
| Нормально | 0 дБ … 13 дБ | Приемлемый уровень, но скорость может сильно зависеть от внешних факторов |
| Плохо | ≤ 0 дБ | Шум «перекрикивает» сигнал. Высокая вероятность потери соединения |
RSSI (Received Signal Strength Indicator) — «Общая мощность»
Мы упомянули его для полноты картины. Это самый простой и самый неточный параметр, который учитывает все, что «слышит» антенна устройства, включая шумы и сигналы от соседних вышек. Для оценки 4G/5G он почти бесполезен, но может использоваться для 2G/3G как ориентир.
| Оценка | Значение RSSI | Что это значит для Вас | ||
|---|---|---|---|---|
| 2G (GSM) | 3G (UMTS) | 4G (LTE) | ||
| Отлично | ≥-65 дБм | ≥-70 дБм | ≥-70 дБм | Скорее всего вы находитесь в прямой видимости базовой станции (до 500 метров) |
| Хорошо | -75 дБм … -65 дБм | -85 дБм … -70 дБм | -85 дБм … -70 дБм | Между вами и базовой станцией небольшое расстояние, на пути могут быть небольшие препятствия |
| Нормально | -85 дБм … -75 дБм | -100 дБм … -85 дБм | -100 дБм … -85 дБм | Сигнал распространяется в условиях большого количества преград (лес, городская застройка) либо удаление от базовой станции более 1 км |
| Плохо | -95 дБм … -85 дБм | -110 дБм … -100 дБм | -115 дБм … -100 дБм | Базовая станция находится на большом (свыше 3 км) удалении и/или на пути распространения сигнала есть сильные препятствия |
| Нет сигнала | ≤-95 дБм | ≤-110 дБм | ≤-115 дБм | Связь практически отсутствует |
Для сетей 3G: параметры RSCP и EC/IO
Хотя мы живем в эпоху 4G и 5G, многие загородные дома и удаленные объекты все еще могут работать на базе сетей третьего поколения (3G/UMTS). Если ваш модем или смартфон работает в 3G, ключевыми параметрами будут RSCP и EC/IO. Они выполняют те же функции, что и RSRP с SINR, но для 3G.
RSCP (Received Signal Code Power) — мощность пилотного сигнала 3G
Это аналог RSRP для 3G. Показывает мощность полезного сигнала от базовой станции. Измеряется в дБм. Чем ближе к нулю, тем лучше.
| Оценка | Значение RSCP | Что это значит для Вас |
|---|---|---|
| Отлично | -60 дБм … 0 дБм | Сильный сигнал |
| Хорошо | -75 дБм … -60 дБм | Уверенный прием |
| Удовлетворительно | -85 дБм … -75 дБм | Стабильная связь |
| Плохо | -95 дБм … -85 дБм | Нестабильно, возможны обрывы |
| Очень плохо | ≤ -95 дБм | Связь может отсутствовать или работать с перебоями |
EC/IO (Energy per chip to Interference power ratio) — отношение сигнал/шум в 3G
Аналог SINR, но для сетей 3G. Показывает, насколько уровень мощности входного сигнала превышает мощность зафиксированных помех (интерференции) от других пользователей и базовых станций. Измеряется в дБ. В отличие от SINR, здесь отрицательные значения считаются нормой, но чем ближе к нулю, тем лучше.
| Оценка | Значение EC/IO | Что это значит для Вас |
|---|---|---|
| Отлично | 0 дБ … -6 дБ | Идеальное качество, эфир чистый |
| Хорошо | -7 дБ … -10 дБ | Хорошее качество, помехи незначительны |
| Удовлетворительно | -10 дБ … -14 дБ | Есть заметные помехи, скорость может снижаться |
| Плохо | -15 дБ … -20 дБ | Сильные помехи или перегрузка станции, связь нестабильна |
Важно: Для 3G-связи хорошее значение EC/IO важнее, чем просто высокая мощность RSCP. Если RSCP высокий (например, -75 дБм), но значение EC/IO ниже -12 дБ, скорость интернета будет недостаточной.

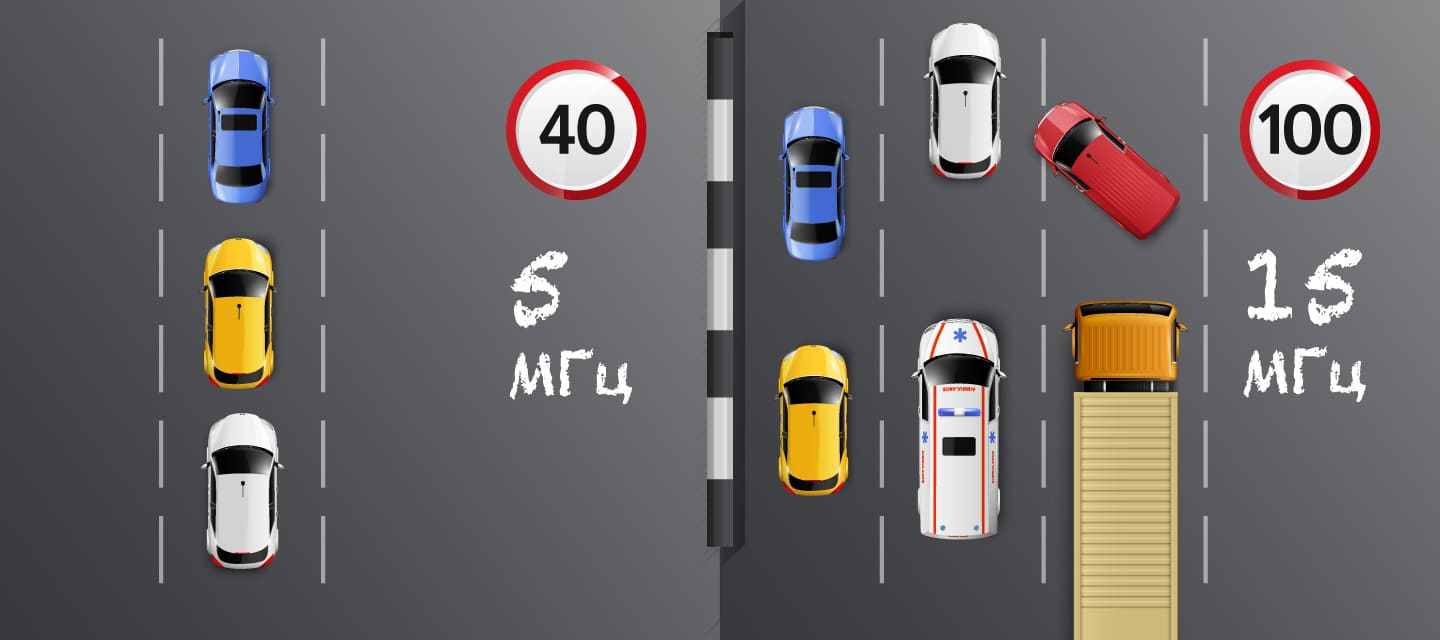

Почему ширина полосы имеет значение
При анализе параметров стоит учитывать ширину полосы частот, которую использует базовая станция. В LTE она может быть от 5 до 20 МГц, в 5G — вплоть до 400 МГц, а с учетом агрегации каналов может достигать 800 МГц!
- Широкая полоса (10–20 МГц) потенциально поддерживает высокую скорость передачи, но более требовательна к SINR. Если SINR низкий, широкополосный канал будет «собирать» больше шумов, и скорость может оказаться ниже, чем на узкой полосе.
- Узкая полоса (менее 5 МГц) более устойчива к помехам, но ее максимальная скорость ограничена.
При замерах полезно знать, на какой полосе работает ваша сота. Эту информацию можно увидеть при замере сигнала в приложении или в инженерном меню – параметры EARFCN и ширина канала. Если у вас высокий RSRP, низкий SINR, а полоса широкая — проблема, скорее всего, в помехах или перегрузке базовой станции.
Кратко обо всех параметрах
Сети второго поколения 2G (GSM)
Для сетей второго поколения используется всего один основной параметр, который оценивает общую мощность сигнала (вместе с шумами).
| Параметр | Признак | Что показывает | Норма |
|---|---|---|---|
| RSSI | Мощность | Общая мощность сигнала (полезный + шумы) | ≥ -75 дБм |
Сети третьего поколения 3G (UMTS, HSPA)
Здесь уже появляется разделение параметров на мощность и качество.
| Параметр | Признак | Что показывает | Норма |
|---|---|---|---|
| RSCP | Мощность | Мощность пилотного сигнала | ≥ -75 дБм |
| EC/IO | Качество | Отношение сигнала к помехам (чем ближе к нулю, тем лучше) | ≥ -10 дБ |
Сети четверного поколения 4G (LTE)
Для анализа сетей четвертого поколения используется расширенный набор метрик, где мощность и качество оцениваются отдельно и более точно.
| Параметр | Признак | Что показывает | Норма |
|---|---|---|---|
| RSRP | Мощность | Мощность пилотного сигнала (без учета шумов) | ≥ -90 дБм |
| RSRQ | Качество | Качество пилотного сигнала с учетом помех и загрузки | ≥ -15 дБ |
| SINR | Качество | Отношение сигнал/шум (чем выше положительное, тем лучше) | ≥ 13 дБ |
Сети пятого поколения 5G (NR)
В сетях пятого поколения логика сохраняется, но параметры получают приставку о том, что расчет идет по синхросигналам (Synchronization Signal).
| Параметр | Признак | Что показывает | Норма |
|---|---|---|---|
| SS-RSRP | Мощность | Мощность пилотного сигнала 5G | ≥ -85 дБм |
| SS-RSRQ | Качество | Качество пилотного сигнала 5G | ≥ -15 дБ |
| SS-SINR | Качество | Отношение сигнал/шум в 5G | ≥ 13 дБ |
Важно: В гибридных сетях 5G NSA (Non-Standalone), используется ядро и инфраструктура 4G. Такая технология часто используется операторами ввиду значительного снижения затрат на внедрение сети нового поколения. В таких случаях оценивать нужно оба слоя: если LTE-ядро имеет плохое качество (низкий RSRQ или SINR), то и общая скорость в 5G будет страдать.

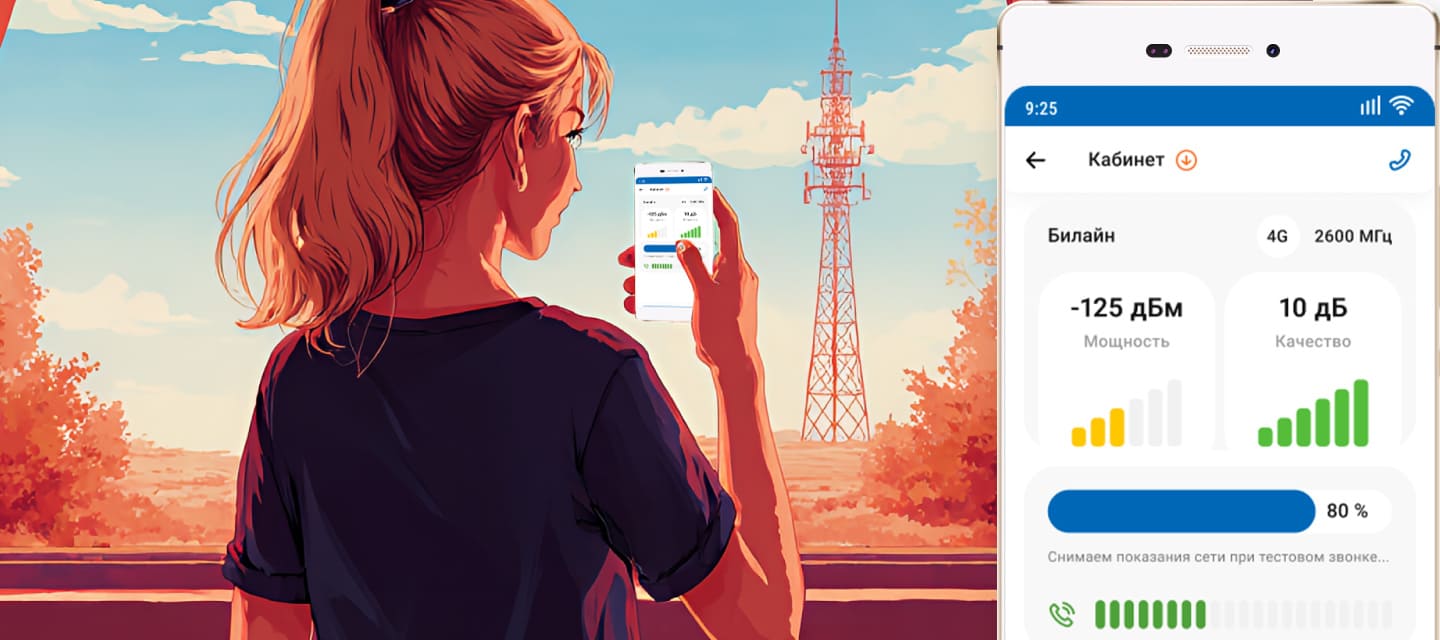

Как узнать эти параметры на своем устройстве?
Теперь, когда мы знаем все об основных параметрах сотовых сетей, давайте разберемся, как их можно узнать.
На iPhone: встроенная Приборная панель
- Откройте приложение «Телефон».
- Наберите код: *3001#12345#* и нажмите «Вызов».
- Откроется меню Приборная панель.
Совет: Для подбора оборудования выполните замер на улице, это поможет правильно подобрать оборудование. Подробная инструкция по замеру на IPhone и подбору оборудования здесь
На Android: приложения для комплексного замера
На Android выполнить замер намного проще. В Play Market есть множество приложений, которые отображают эти показывают параметры в реальном времени. Мы рекомендуем использовать бесплатное приложение «ДалСВЯЗЬ: замер сигнала» — оно разработано специально для наших клиентов и позволяет не только увидеть все ключевые параметры, но и удобно направить результаты замеров для последующей консультации с инженером. Приложение интуитивно понятно и помогает быстро оценить качество связи любого оператора.

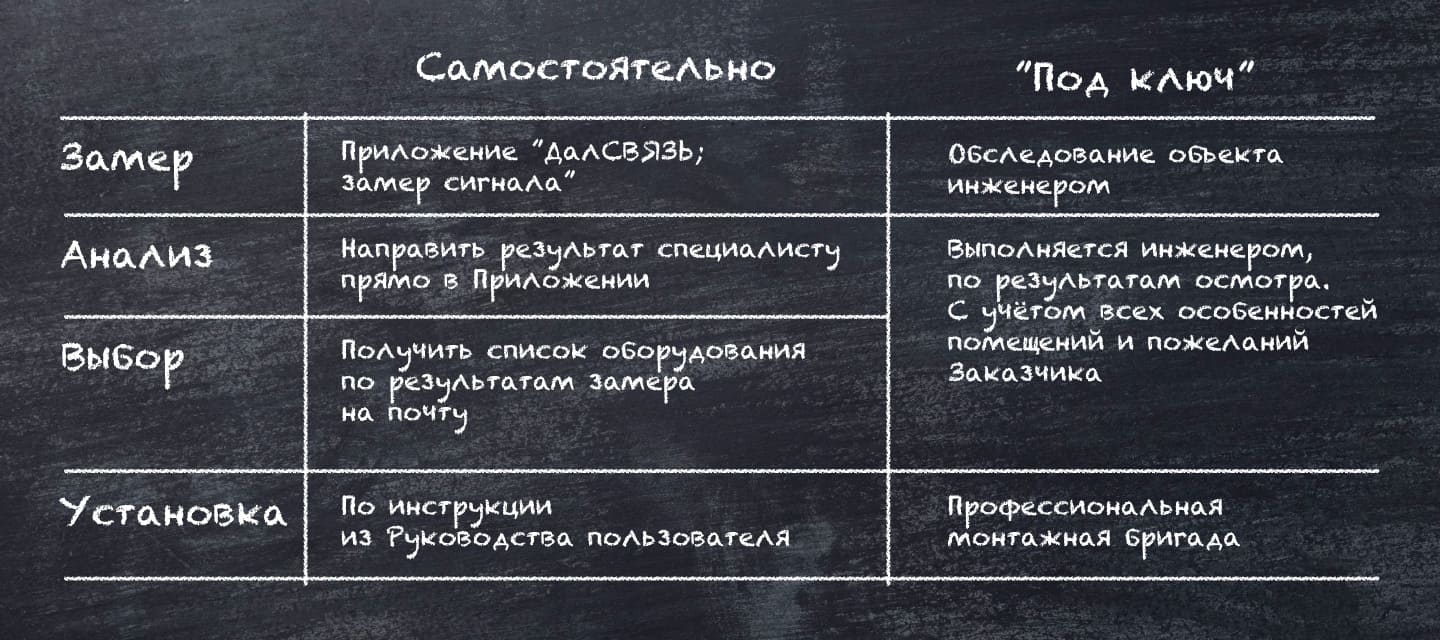

Как применить эти знания на практике?
Шаг 1. Сделайте замер сигнала
Проведите радиоразведку на своем объекте. Замерьте параметры с сим-картами каждого требуемого оператора:
- На улице: на земле, на крыше или «из окна». Чем выше будет выполнен замер, тем проще будет подобрать оборудование и тем более бюджетное решение будет возможно подобрать.
- Внутри помещения. Такой замер не обязателен, но может помочь в процессе выбора расположения элементов будущей системы.
Сравните показатели. Если RSRP на улице -85 дБм, а в помещении -105 дБм, значит, стены и перекрытия поглощают около 20 дБм. Это идеальная ситуация для установки системы усиления: чем лучше связь на улице и хуже в доме – тем более качественный результат усиления можно получить!
Шаг 2. Подберите оборудование
Правильный анализ параметров поможет сделать правильный выбор при подборе системы усиления. Рассмотрим несколько вариантов результата замера и возможные методы решения проблем со связью.
-
Вариант 1
RSRP и SINR плохие везде, даже на улице. Вы находитесь в зоне неуверенного приема. Вам нужна направленная антенна и репитер с высоким коэффициентом усиления для работы в вашем диапазоне частот. Для получения результата, желательна прямая видимость базовой станции оператора. Используйте дополнительные мачтовые сооружения для получения максимального результата. - Вариант 2
RSRP на улице хороший, но внутри помещения — плохой. Стены и окна с металлизированным напылением блокируют сигнал. Идеальное решение — установка комплекта усиления с внешней и внутренней антеннами. Внешняя антенна «поймает» хороший сигнал с улицы, а репитер и внутренняя антенна равномерно распределят его в абонентской зоне. - Вариант 3
RSRP хороший, но SINR низкий. Это проблема перегруженной вышки или помех. Стандартный широкополосный усилитель может не помочь, так как он усилит и сигнал, и шум. Здесь нужно более сложное решение, использование узконаправленных антенн и цифровых репитеров для точечной настройки параметров усиления и возможности канальной отстройки сигналов. В этом случае лучше обратиться к специалистам «ДалСВЯЗЬ» за консультацией.
Важно: Система усиления связи увеличивает преимущественно уровень мощности существующего сигнала. Качество и скорость мобильного интернета зависят преимущественно от параметров базовой станции операторов
При подборе системы усиления недостаточно опираться на обманчивые «палочки» на экране. Вооружившись знанием параметров сотовой связи, вы можете точно определить причину проблем с сигналом. А главное – сможете принять технически правильное решение.
