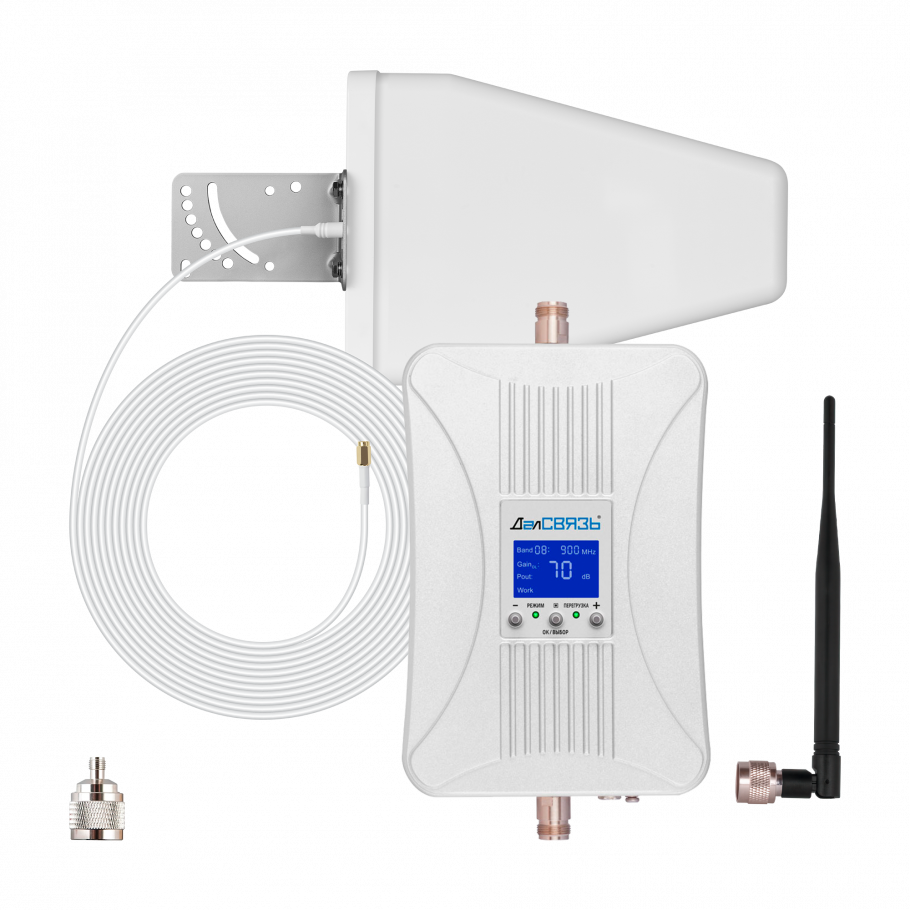

Комплект усиления связи DS-900-20C1 предназначен для усиления сигнала сотовой связи в стандартах 2G GSM900, 3G UMTS900

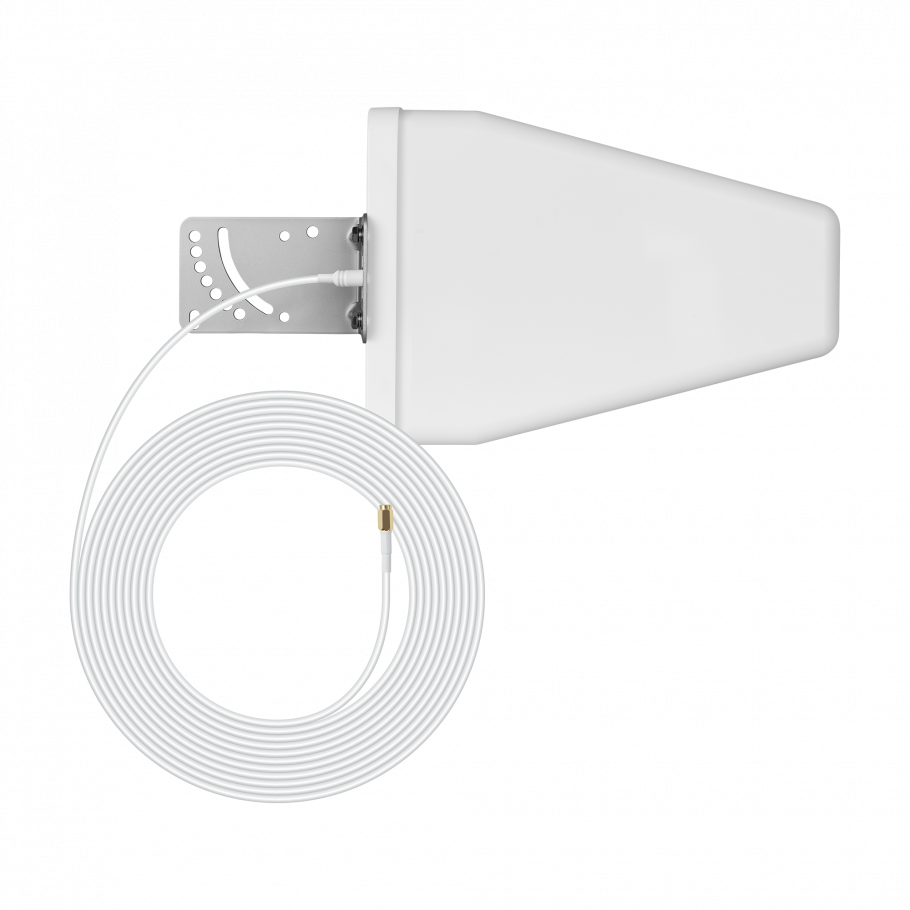

Направленная внешняя антенна DL-900-11, имеющая узкую диаграмму направленности, обеспечивает высокий коэффициент усиления, но требует высокой точности наведения на Базовую Станцию сотового оператора
Кабельная сборка (10 метров) с разъемом SMA позволяет избежать сверления широких отверстий для проведения кабеля от внешней антенны, установленной на крыше, до репитера, расположенного в помещении

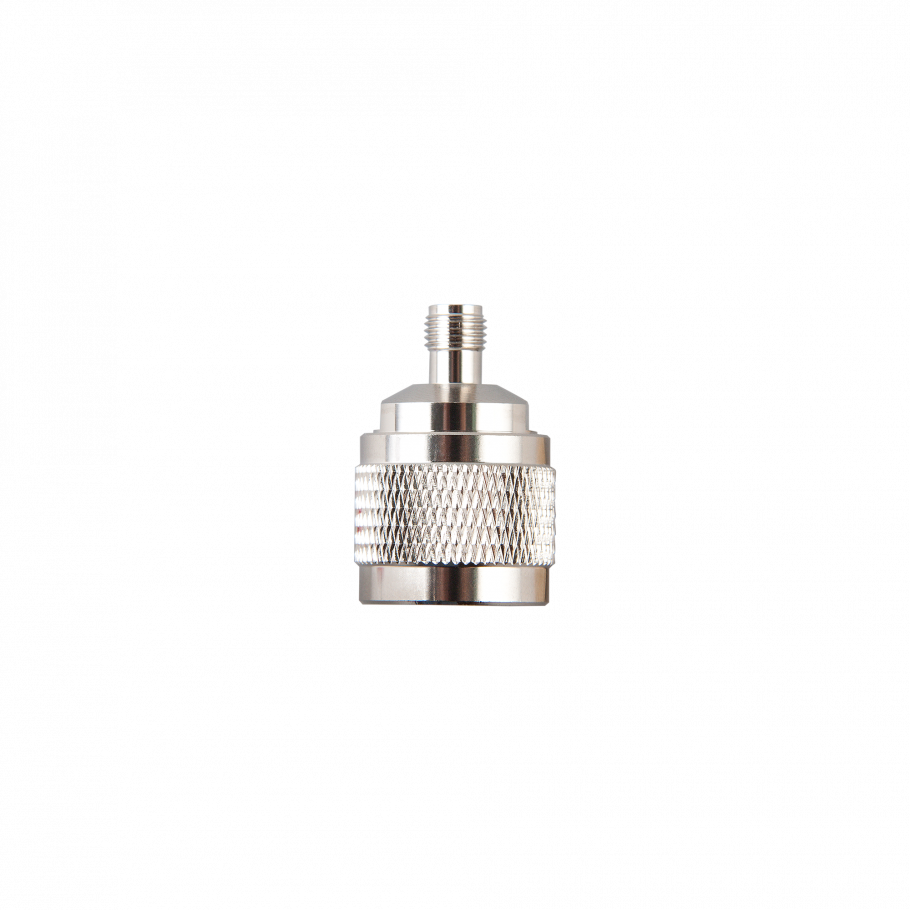

Переходник SN-321 служит связующим элементом между кабельной сборкой, проложенной от внешней антенны, и репитером

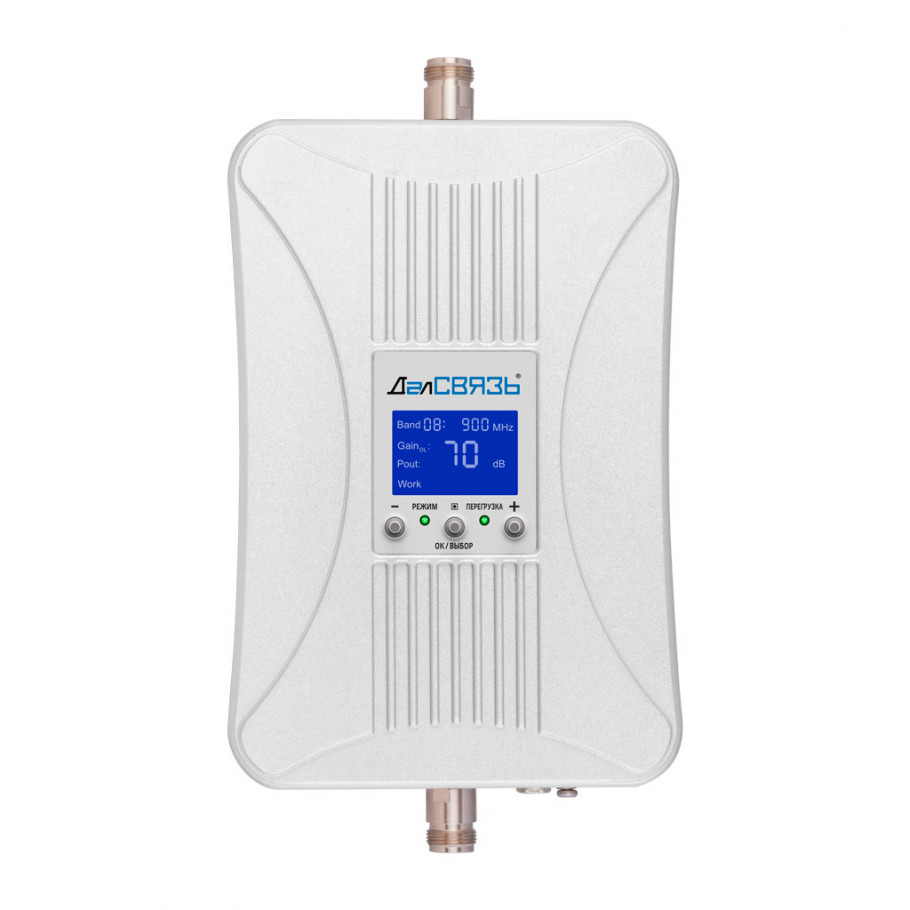

Усилитель сотовой связи DS-900-20 мощностью 20 дБм (200 мВт) позволяет подключить до 4 внутренних антенн (в комплект входит только одна внутренняя антенна). Отличное решение проблем со связью для квартиры, офиса, дачного дома или кафе при наличии в месте установки внешней антенны достаточного сигнала в диапазоне работы оборудования

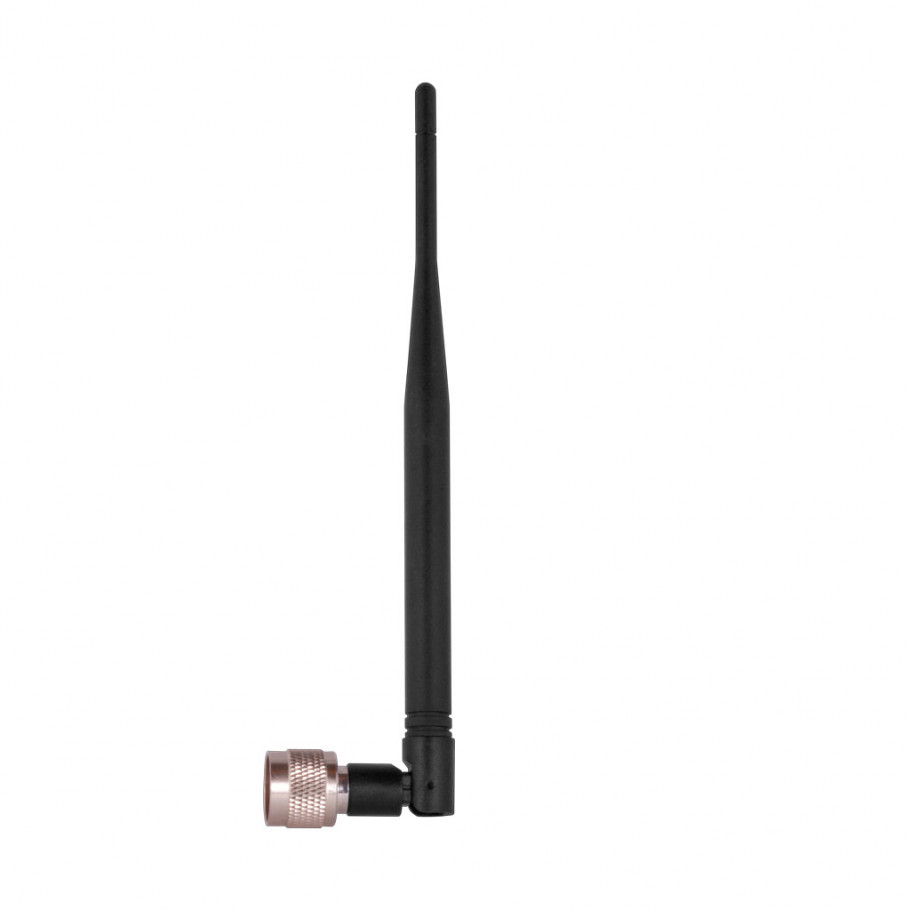

Внутренняя всенаправленная штыревая антенна DO-900/2100-3L накручивается непосредственно на усилитель сотовой связи. Круговая диаграмма направленности обеспечивает равномерную площадь покрытия относительно места установки репитера
*Производитель может изменить комплектацию, не ухудшая потребительских свойств комплекта
Улучшить уровень сигнала мобильной связи мы рекомендуем с помощью комплектов усиления сотовой связи производимого компанией «ДалСВЯЗЬ». В продаже имеются усилители сигнала GSM/2G/3G/4G/LTE/5G, реализуемые без наценки, напрямую от нашей компании, являющейся не только продавцом, но и непосредственно производителем оборудования. Это позволяет нам выпускать не только серийные модели усилителей сигнала сотовой связи 3G и интернета, но и разрабатывать эксклюзивные репитеры работающие в нескольких стандартах связи и наделенные необходимым для каждой конкретной задачи наборов таких Ваших параметров как выходная мощность, коэффициент усиления и АРУ.
Основные особенности
Преимущества модели:
Автоматическая Регулировка Усиления (АРУ);
Ручная Регулировка Усиления (РРУ);
Индикация перегрузки;
Индикация ISO, информирующая о недостаточном разнесении внешней и внутренних антенн друг от друга;
Интуитивно понятное меню дисплея и индикации режимов работы оборудования;
Прост в монтаже и не требует специальных настроек;
Малое энергопотребление;
Легкая и быстрая установка;
Уменьшает вредное излучение мобильного телефона
Применяется для:
Усиления сигнала операторов MTC, Билайн, МегаФон, Tele2;
Усиления 2G, 3G сигнала
Где применять нельзя:
Отсутствие необходимого частотного диапазона (2G GSM900, 3G UMTS900)
Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года.
Характеристики |
Категория оборудования
|
Комплекты усиления связи
|
Стандарт связи
|
2G GSM900, 3G UMTS900 |
Максимальная выходная мощность DownLink, дБм
|
20±2 / 100 |
Максимальное количество внутренних антенн*
|
4 |
Вес, нетто (кг)
|
4,8 |
Габаритные размеры упаковки (мм)
|
460×1020×200 |
Вес, брутто (кг)
|
4,9 |
Характеристики
Переходник SN-321
|
Тип разъема А
|
SMA |
Тип разъема B
|
N |
Тип центрального контакта А
|
розетка |
Тип центрального контакта B
|
вилка |
Волновое сопротивление, Ом
|
50 |
Рабочие частоты
|
DC ~ 6 ГГц |
Покрытие корпуса
|
никель |
Покрытие центр. контакта
|
золото |
Диапазон рабочих температур (°C)
|
-55...+155 |
Материал корпуса
|
латунь |
Материал центр. контакта
|
латунь |
Диэлектрик
|
тефлон |
Конструктив
|
прямой |
Вес, нетто (г)
|
30 |
Количество в упаковке, шт
|
50 |
Вес, брутто (г)
|
35 |
Характеристики
Антенна DL-900-17 Направленная
|
Место установки
|
Внешняя |
Рабочий диапазон частот (МГц)
|
800-960 |
Коэффициент усиления (дБ)
|
17 |
Тип антенны
|
Направленная |
Диаграмма направленности (H°/V°)
|
32/30 |
Отношение вперед/назад (дБ), не менее
|
16 |
КСВн, не более
|
1.5 |
Волновое сопротивление, Ом
|
50 |
Поляризация
|
горизонтальная / вертикальная |
Проводимость по постоянному току
|
короткозамкнутая |
Максимальная входная мощность, Вт
|
100 |
Ветровая нагрузка (м/с)
|
60 |
Кол-во элементов
|
16 |
Грозозащита
|
DC заземление |
Длина кабеля антенны (м)
|
0.5 |
Тип разъема
|
N-тип, розетка |
Диапазон рабочих температур (°C)
|
-40...+60 |
Влажность, %
|
5 ~ 95 |
Материал корпуса
|
алюминий |
Тип крепления
|
U-зажим / на трубу Ø22-50мм |
Габаритные размеры (мм) без крепления / с креплением
|
1180×190×54 |
Вес, нетто (кг)
|
0,6 |
Габаритные размеры упаковки (мм)
|
1190×200×60 |
Вес, брутто (кг)
|
0,96 |
Характеристики
Антенна DO-900/2100-3L Штыревая
|
Место установки
|
Внутренняя |
Рабочий диапазон частот (МГц)
|
800-960...1710-2170 |
Коэффициент усиления (дБ)
|
2.5 |
Тип антенны
|
Круговая |
Диаграмма направленности (H°/V°)
|
360/65...360/45 |
КСВн, не более
|
1.5 |
Волновое сопротивление, Ом
|
50 |
Поляризация
|
вертикальная |
Максимальная входная мощность, Вт
|
50 |
Тип разъема
|
N-тип, вилка |
Диапазон рабочих температур (°C)
|
-40...+60 |
Влажность, %
|
5 ~ 95 |
Материал корпуса
|
пластик |
Тип крепления
|
без крепления |
Габаритные размеры (мм) без крепления / с креплением
|
Ø20×220мм |
Вес, нетто (кг)
|
0.2 |
Габаритные размеры упаковки (мм)
|
20×20×220 |
Вес, брутто (кг)
|
0.25 |
Характеристики
Репитер DS-900-20
|
Стандарт связи
|
2G GSM900, 3G UMTS900 |
Место установки
|
в помещении |
Рабочий диапазон частот UpLink, МГц
|
880-915 |
Рабочий диапазон частот DownLink, МГц
|
925-960 |
Максимальная выходная мощность UpLink, дБм
|
17±2 |
Максимальная выходная мощность DownLink, дБм
|
20±2 |
Коэффициент усиления UpLink, дБ
|
65±2 |
Коэффициент усиления DownLink, дБ
|
70±2 |
Диапазон регулировки коэффициента усиления (дБ/с,шаг 1 дБ)
|
31 |
Автоматическая регулировка усиления [АРУ] (дБ), более
|
25 |
Неравномерность АЧХ (дБ), не более
|
8 |
Интермодуляционные составляющие 9кГц-1ГГц (дБм), менее
|
-36 |
Интермодуляционные составляющие 1ГГц-12.75ГГц (дБм), менее
|
-30 |
Коэффициент шума, не более (дБ)
|
8 |
КСВн, не более
|
2 |
Волновое сопротивление, Ом
|
50 |
ВЧ разъем
|
N-типа, розетка |
Питание (адаптер)
|
DC: 5В, 2А |
Потребляемая мощность, не более, Вт
|
6 |
Диапазон рабочих температур (°C)
|
-10...+55 |
Максимальное количество внутренних антенн*
|
4 |
Степень защиты
|
IP40 |
Габаритные размеры (мм)
|
238×140×48 |
Вес, нетто (кг)
|
1,1 |
Вес, брутто (кг)
|
1,4 |
Характеристики
Кабельная сборка S 5D-FB 10М SMAM-NM
|
Длина кабеля (м)
|
10 |
Тип кабеля
|
5D-FB |
Тип разъема А
|
SMA-вилка |
Тип разъема B
|
N-вилка |
Волновое сопротивление, Ом
|
50 |
Вес, нетто (кг)
|
0,82 |
Вес, брутто (кг)
|
0,83 |
