Комплект усиления связи DS-900-25C2
Артикул: 8768
Комплект DS-900-25C2 - оптимальный набор оборудования с репитером мощностью 25 дБм (300 мВт) для усиления сигнала сотовой связи в стандартах 2G GSM900, 3G UMTS900, 4G LTE900. Суммарное усиление комплекта 100±2 дБ
Однодиапазонный комплект DS-900-25C2 предназначен для усиления сигнала сотовой связи в стандартах 2G GSM900, 3G UMTS900, 4G LTE900
Важно! Для подбора оборудования необходимо провести замер сигнала в приложении «ДалСВЯЗЬ». Комплект подходит только для частотного диапазона 900 МГц!

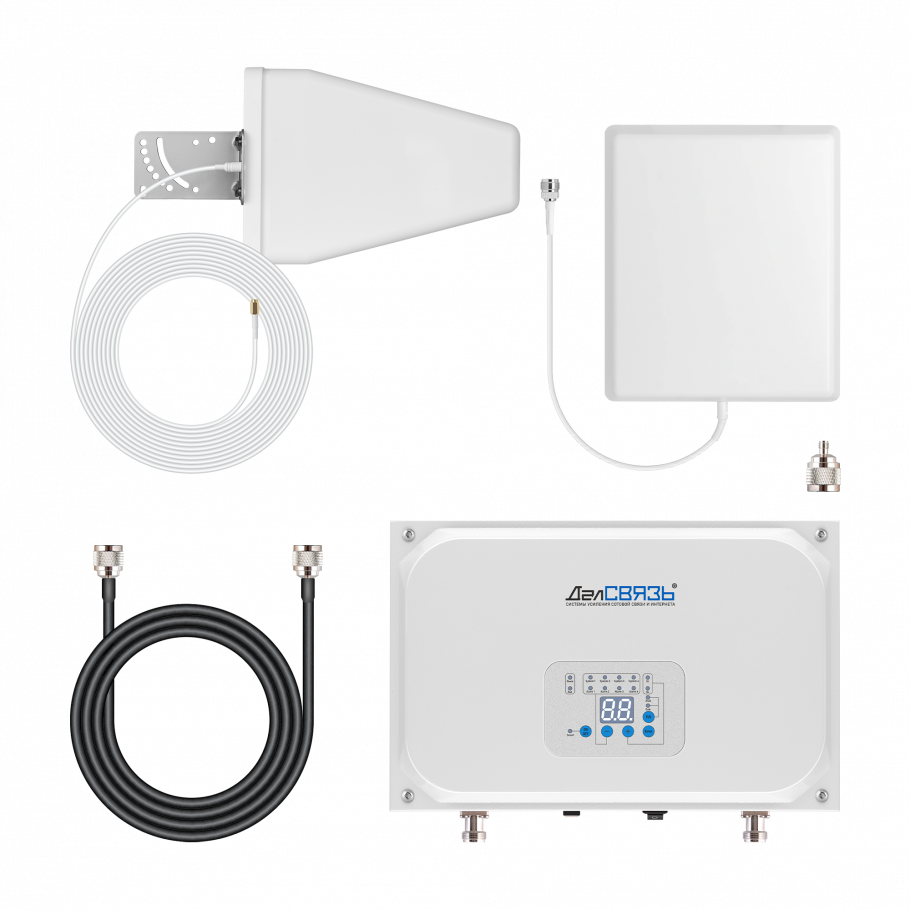

Комплект спроектирован для установки в условиях слабого сигнала, связанного с удаленностью от Базовой Станции. В состав комплекта входит:

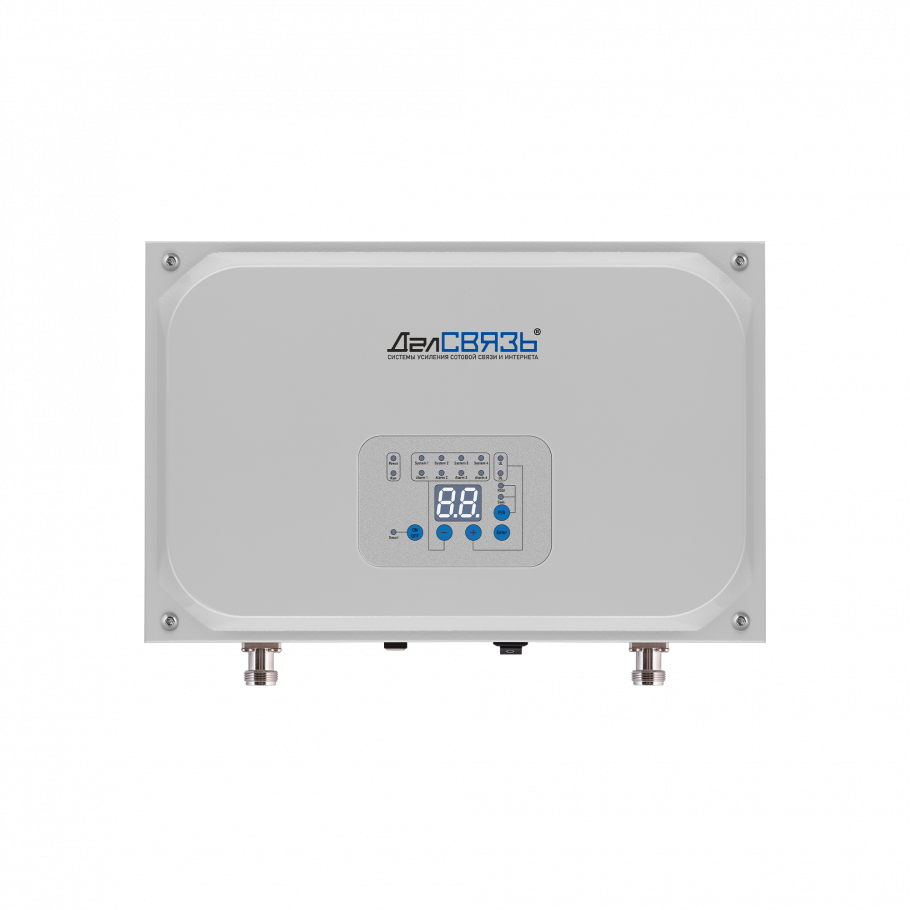

- Усилитель сигнала связи (репитер) DS-900-25 с мощностью до 25 дБм (300 мВт), позволяет подключить до 8 внутренних антенн (в комплект входит только одна внутренняя антенна). Отличное решение проблем со связью для квартиры, офиса, дачного дома или кафе при наличии в месте установки внешней антенны достаточного сигнала в диапазоне работы оборудования

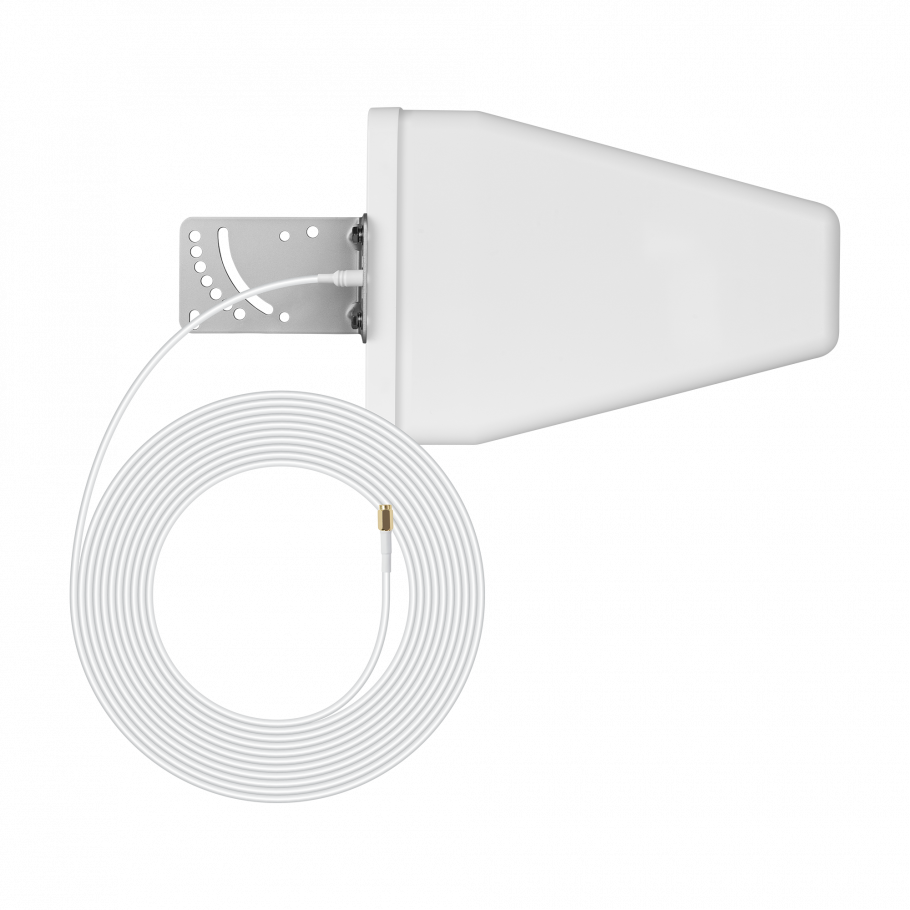

- Направленная внешняя антенна DL-700/2700-11. Главная особенность - узкая диаграмма направленности и высокий коэффициент усиления. При установке антенны необходимо обеспечить высокую точность наведения на Базовую Станцию оператора. Для подключения антенны к усилителю сигнала, в комплектацию входит кабельная сборка (15 метров)

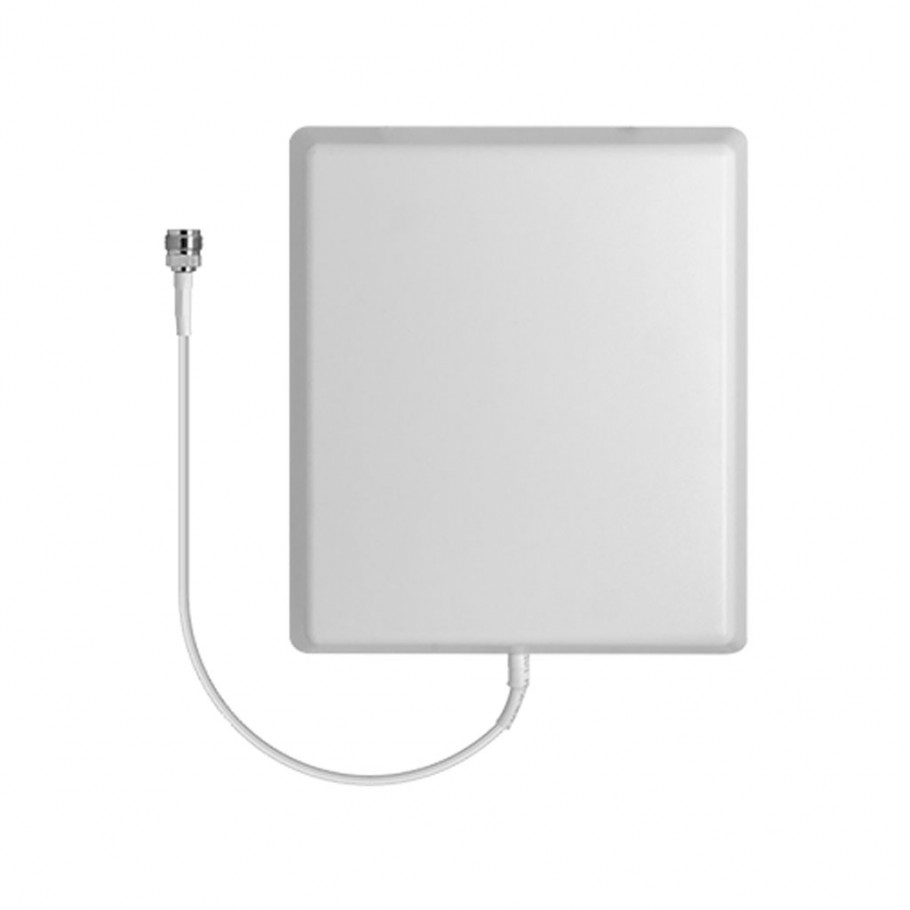

- Внутренняя панельная антенна DP-800/2700-7/9 ID. Подключение внутренней антенны к усилителю сигнала предусмотренно с помощью кабельной сборки (5 метров) входящей в комплект. При организации усиления необходимо обеспечить развязку внешней и внутренней антенны
- Кабельная сборка (15 метров) с разъемами N-типа для внешней антенны и SMA-типа для коммутации с репитером. SMA-разъем позволяет осуществить монтаж с минимальным вмешательством в конструкцию помещения (избежать сверления широких отверстий)

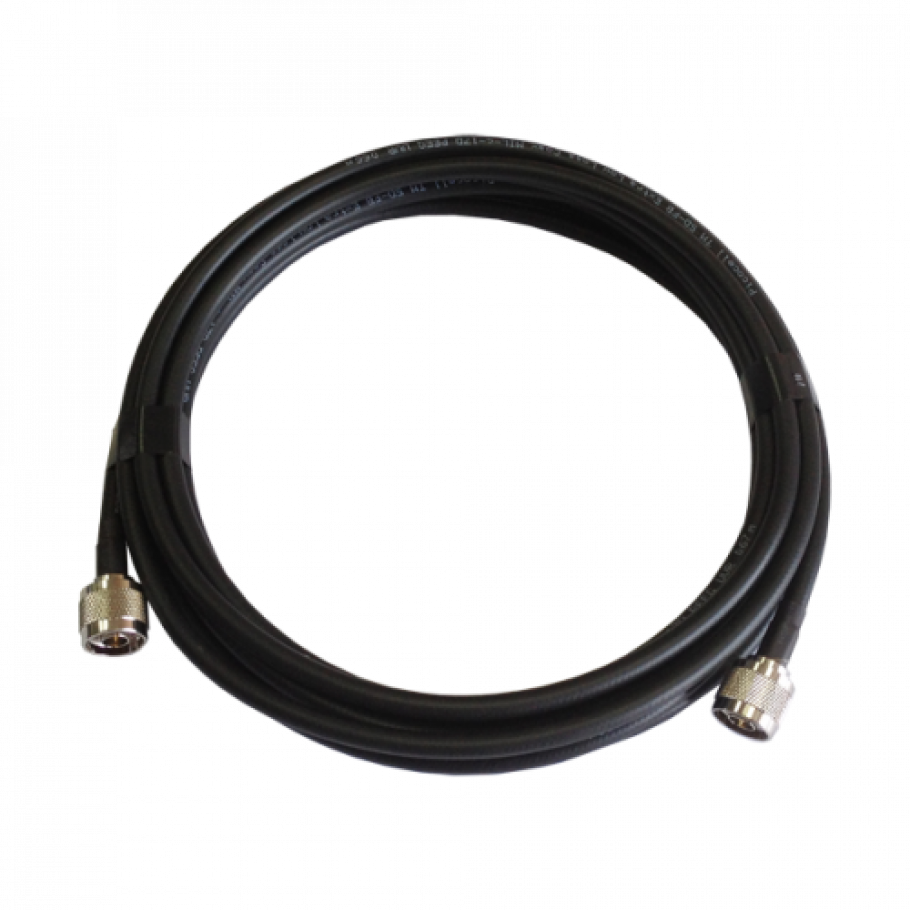

- Кабельная сборка (5 метров) с разъемами N-типа для коммутации репитера и внутренней антенны

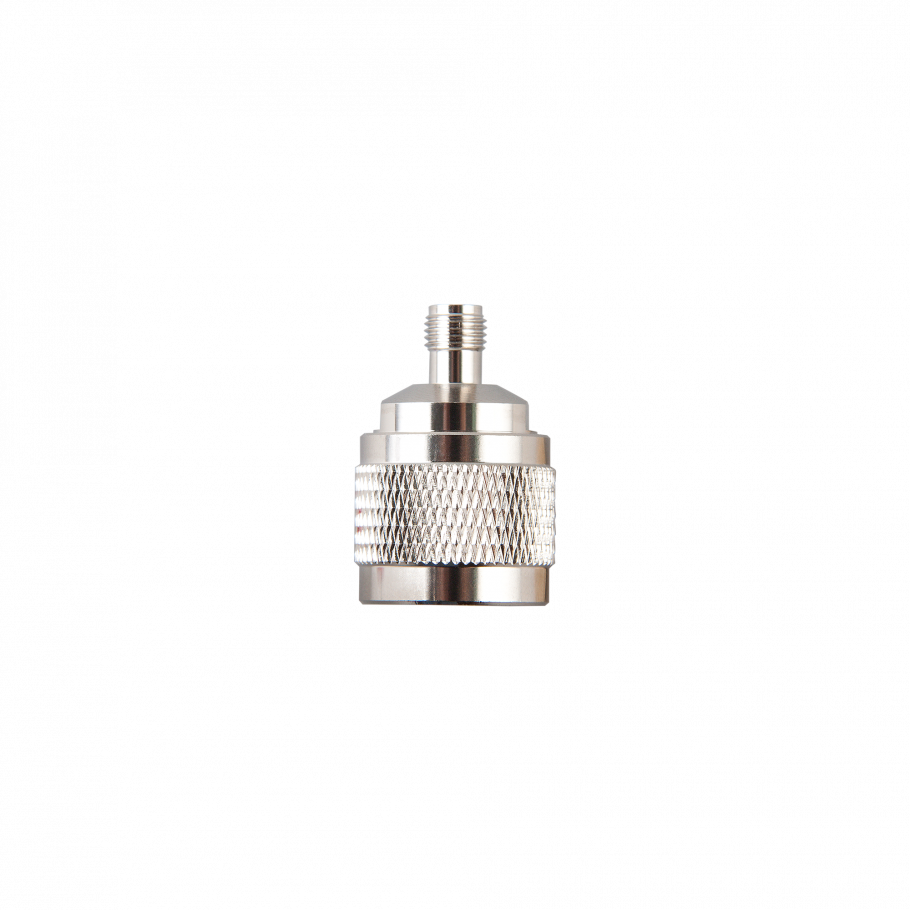

- Переходник SMA-розетка - N-вилка. Служит связующим элементом между кабельной сборкой внешней антенны и усилителем сигнала
*Производитель может изменить комплектацию, не ухудшая потребительских свойств комплекта
Требуется усиление связи — оборудование «ДалСВЯЗЬ» идеально решает проблему. Для приема сигнала мобильного оператора вам также понадобятся кабели, внутренние и внешние антенны, это стандартный комплект, обеспечивающий усиление интернета. Мало того, что на такой качественный репитер цена приятно радует. Наша компания выпускает высококачественное оборудование для улучшения качества сигнала, а наши специалисты с удовольствием помогут подобрать оборудование под ваши конкретные нужды
Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года.
| Характеристики | |
| Категория оборудования | Комплекты усиления связи |
| Стандарт связи | 2G GSM900, 3G UMTS900, 4G LTE900 |
| Максимальная выходная мощность DownLink, дБм | 25±2 (320 мВт) |
| Максимальное количество внутренних антенн* | 8 |
| Вес, нетто (кг) | 5,3 |
| Габаритные размеры упаковки (мм) | 250×330×340 |
| Вес, брутто (кг) | 5,4 |
| Характеристики Кабельная сборка 5D-FB 5М NM-NM | |
| Длина кабеля (м) | 5 |
| Тип кабеля | 5D-FB |
| Тип разъема А | N-вилка |
| Тип разъема B | N-вилка |
| Волновое сопротивление, Ом | 50 |
| Вес, нетто (кг) | 0,46 |
| Вес, брутто (кг) | 0,47 |
| Характеристики Антенна DP-800/2700-7/9 ID (Внутренняя, Панельная) | |
| Место установки | Внутренняя |
| Рабочий диапазон частот (МГц) | 806-960...1710-2700 |
| Тип антенны | Направленная |
| Коэффициент усиления (дБ) | 7...9 |
| Диаграмма направленности (H°/V°) | 75/65...70/60 |
| Отношение вперед/назад (дБ), не менее | 18 |
| КСВн, не более | 1.5 |
| Волновое сопротивление, Ом | 50 |
| Поляризация | вертикальная |
| Проводимость по постоянному току | разомкнутая |
| Максимальная входная мощность, Вт | 50 |
| Длина кабеля антенны (м) | 0.3 |
| Тип разъема | N-тип, розетка |
| Диапазон рабочих температур (°С) | -40...+60 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | АБС, алюминий |
| Тип крепления | кронштейн, на стену |
| Габаритные размеры (мм) без крепления / с креплением | 207×177×45 / 207×177×50 |
| Вес, нетто (кг) | 0.29 |
| Габаритные размеры упаковки (мм) | 250×200×50 |
| Вес, брутто (кг) | 0.38 |
| Характеристики Антенна DL-700/2700-11 Направленная | |
| Место установки | Внешняя |
| Рабочий диапазон частот (МГц) | 695-960...1710-2700 |
| Тип антенны | Направленная |
| Коэффициент усиления (дБ) | 10...11 |
| Диаграмма направленности (H°/V°) | 60/55...65/45 |
| Отношение вперед/назад (дБ), не менее | 18 |
| КСВн, не более | 1.8 / 1.5 |
| Волновое сопротивление, Ом | 50 |
| Поляризация | вертикальная |
| Проводимость по постоянному току | короткозамкнутая |
| Максимальная входная мощность, Вт | 50 |
| Ветровая нагрузка (м/с) | 35 |
| Грозозащита | DC заземление |
| Длина кабеля антенны (м) | 0.3 |
| Тип разъема | N-тип, розетка |
| Диапазон рабочих температур (°С) | -40...+60 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | АБС, алюминий |
| Тип крепления | U-зажим, на трубу Ø22-50мм |
| Габаритные размеры (мм) без крепления / с креплением | 440×210×65 / 565×210×65 |
| Вес, нетто (кг) | 0.67 |
| Габаритные размеры упаковки (мм) | 480×220×75 |
| Вес, брутто (кг) | 0.86 |
| Характеристики Кабельная сборка S 5D-FB 15М SMAM-NM | |
| Длина кабеля (м) | 15 |
| Тип кабеля | 5D-FB |
| Тип разъема А | SMA-вилка |
| Тип разъема B | N-вилка |
| Волновое сопротивление, Ом | 50 |
| Вес, нетто (кг) | 1,22 |
| Вес, брутто (кг) | 1,23 |
| Характеристики Переходник SN-321 | |
| Тип разъема А | SMA |
| Тип разъема B | N |
| Тип центрального контакта А | розетка |
| Тип центрального контакта B | вилка |
| Волновое сопротивление, Ом | 50 |
| Рабочие частоты | DC ~ 6 ГГц |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диапазон рабочих температур (°С) | -55...+155 |
| Материал корпуса | латунь |
| Материал центр. контакта | латунь |
| Диэлектрик | тефлон |
| Конструктив | прямой |
| Вес, нетто (г) | 30 |
| Количество в упаковке, шт | 50 |
| Вес, брутто (г) | 35 |
| Характеристики Репитер DS-900-25 | |
| Место установки | в помещении |
| Стандарт связи | 2G GSM900, 3G UMTS900, 4G LTE900 |
| Рабочий диапазон частот UpLink, МГц | 880-915 |
| Рабочий диапазон частот DownLink, МГц | 925-960 |
| Максимальная выходная мощность UpLink, дБм | 20±2 |
| Максимальная выходная мощность DownLink, дБм | 25±2 |
| Коэффициент усиления UpLink, дБ | 70±3 |
| Коэффициент усиления DownLink, дБ | 70±3 |
| Диапазон регулировки коэффициента усиления (дБ/с,шаг 1 дБ) | 1-31 |
| Автоматическая регулировка усиления [АРУ] (дБ), более | 20 |
| Неравномерность АЧХ (дБ), не более | 6 |
| Интермодуляционные составляющие 9кГц-1ГГц (дБм), менее | -36 |
| Интермодуляционные составляющие 1ГГц-12.75ГГц (дБм), менее | -30 |
| Коэффициент шума, не более (дБ) | 8 |
| КСВн, не более | 2 |
| Волновое сопротивление, Ом | 50 |
| ВЧ разъем | N-типа, розетка |
| Питание (адаптер) | DC: 24В, 2А |
| Потребляемая мощность, не более, Вт | 20 |
| Максимальное количество внутренних антенн* | 10 |
| Степень защиты | IP40 |
| Габаритные размеры (мм) | 188x265x68 |
| Вес, нетто (кг) | 2,4 |
| Вес, брутто (кг) | 3,0 |
