Замер уровня сигнала сотовых операторов с помощью смартфонов Samsung с ОС Android.

Современные смартфоны Samsung на ОС Android позволяют определить на какой частоте работает сотовый оператор и какой при этом уровень сигнала в дБ.

Для правильного выбора репитера, для системы усиления сотовой связи, важно замерить уровни сигнала всех операторов во всех стандартах связи - GSM, 3G, LTE

Для замера уровня сигнала всех операторов, необходимо иметь на руках СИМ-карты этих операторов, и переставлять их в телефоне для проведения измерений.

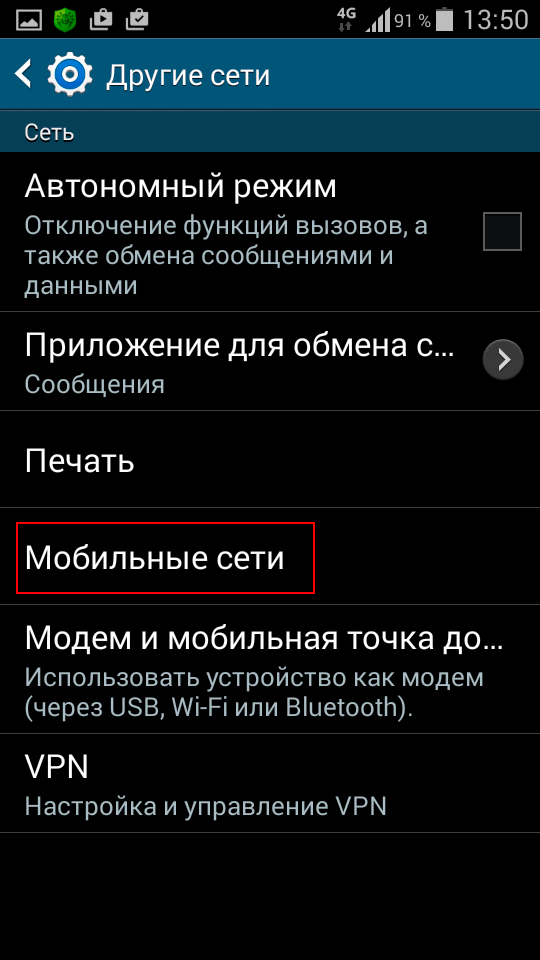

Войдите в режим Настройки на Вашем смартфоне. Выберите Другие сети



Далее, выберите пункт меню Мобильные сети



Далее, выберите пункт меню Режим сети

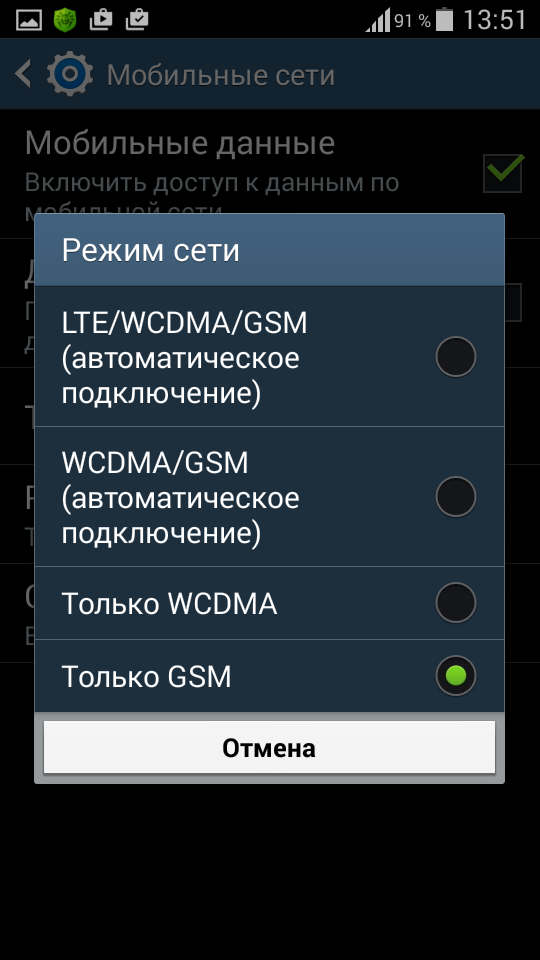

Далее выберите режим сети, в котором необходимо замерит уровень сигнала
или Только GSM
или Только WCDMA (3G)
илиLTE

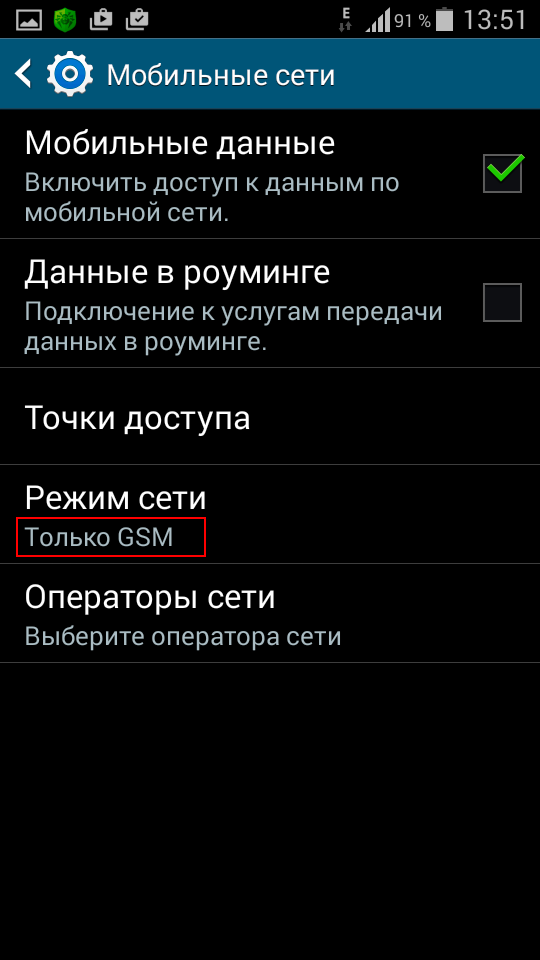

Режим выбран.
В данном примере - Только GSM

Переходите в режим набора номера,
для перехода в Сервисный режим и замера уровня сигнала в стандарте связиGSM.

Для замера уровня сигнала 3G
выбирайте режим Только WCDMA

Для замера уровня сигнала LTE
выбирайте режим LTE/WCDMA/GSM



В режиме набора номера - наберите код *#0011#
. После набора последнего символа телефон автоматически переходит в Сервисный режим (ServiceMode)

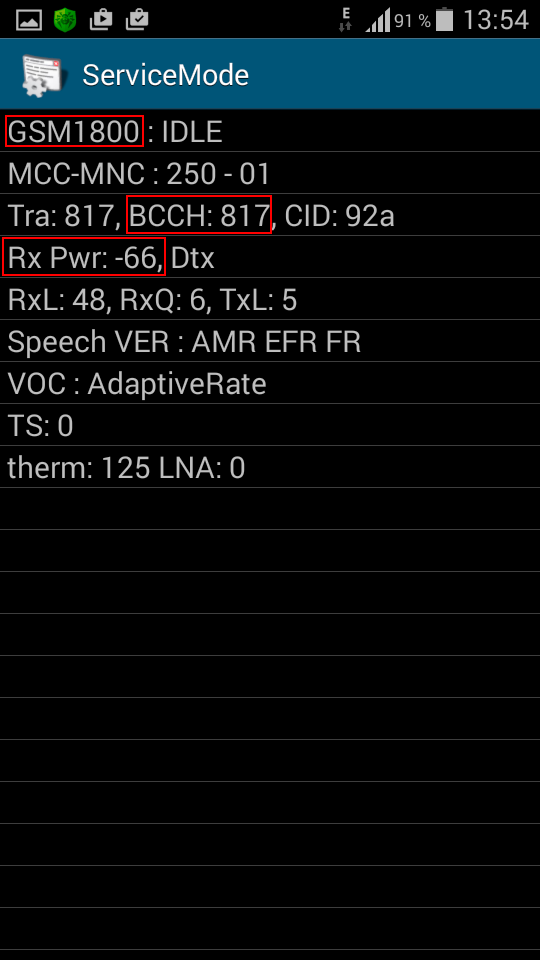

Сервисный режим (ServiceMode)

В этом примере ранее был выбран режим сети Только GSM

Телефон отображает информацию:
Частота GSM1800
Рабочий канал 817
Уровень сигнала -66дБ

Ниже приведены значения частоты и каналов, в которых работаю операторы сотовой связи в стандарте связи GSM и EGSM

GSM900 значение канала в диапазоне 1-124,
GSM1800 значение канала в диапазоне 512-886,
EGSM900 значение канала в диапазоне 974-1024/

*Параметры сети динамические и могут меняться во времени.

Для точности измерений записывайте несколько значений уровня сигнала

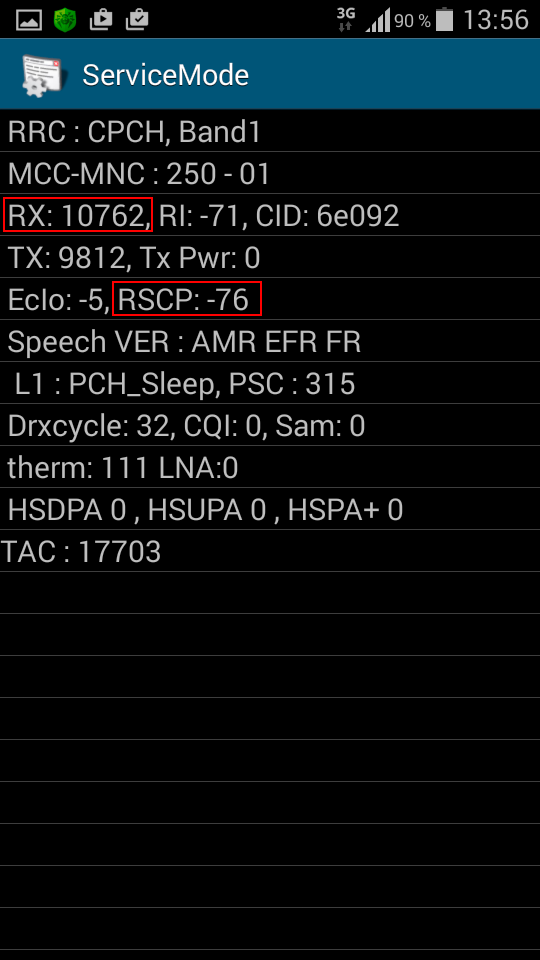

Сервисный режим (ServiceMode)

В этом примере ранее был выбран режим сети WCDMA (Стандарт 3G)

Телефон отобразит номер канала 3G, на которой он работает, в данном примере 10762/9812.
Уровень сигнала -76дБ

Ниже приведены значения частоты и каналов, в которых работаю операторы сотовой связи в стандарте связи GSM и EGSM

GSM900 значение канала в диапазоне 1-124,
GSM1800 значение канала в диапазоне 512-886,
EGSM900 значение канала в диапазоне 974-1024/

*Параметры сети динамические и могут меняться во времени.

Для точности измерений записывайте несколько значений уровня сигнала

Если значение канала RX в диапазоне 2937-3088, то это UMTS 900. Оператор работает в 3G в 900 диапазоне

Если значение канала RX в диапазоне 10562-10838, то это UMTS 2100. Оператор работает в 3G в 2000 диапазоне

*Параметры сети динамические и могут меняться во времени.

Для точности измерений записывайте несколько значений уровня сигнала

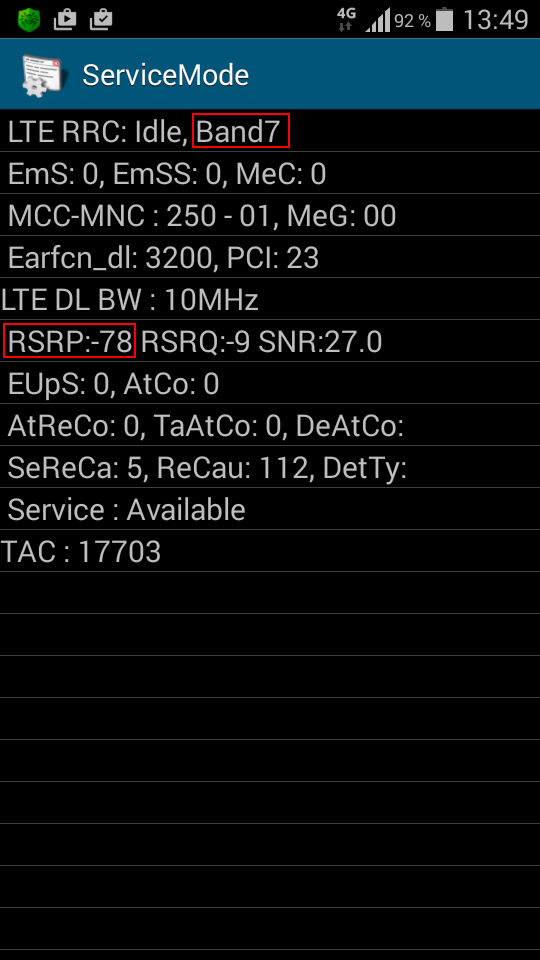

Сервисный режим (ServiceMode)

В этом примере ранее был выбран режим сети LTE

Телефон отобразит номер полосы частот, на которой он работает, в данном случае Band7 2600МГц. Уровень сигнала -78дБ

Band 3 (1800 МГц)

Band 7 (2600 МГц)

Band 20 (800 МГц)

Band 38 (2600 МГц)
